שלום חברים,

נתקלתי לאחרונה בסיטואציה שמוכרת לרבים מאיתנו שעוסקים בשיפוצים או בנכסים וותיקים: קיבלתי לידיי תוכנית של נכס, לא בקובץ cad מסודר, אלא בתמונה/סריקה של שרטוט ידני ישן, כזה ששורטט עוד לפני עידן המחשב. הקווים רועדים, הנייר קצת דהוי, ועכשיו צריך להתחיל לתכנן על גבי זה שינויים.

האינסטינקט הראשוני היה "להושיב" מישהו (או לשבת בעצמי) ולעבור קו-קו באוטוקד כדי לייצר תוכנית מצב קיים. עבודה סיזיפית שלוקחת זמן יקר.

אבל אנחנו נמצאים בעידן שבו הטכנולוגיה והבינה המלאכותית מאפשרות לנו לעבוד חכם יותר, לא רק קשה יותר. היה לי ברור שחייב להיות פתרון יעיל יותר שיגשר על הפער בין העיפרון של פעם לטכנולוגיה של היום.

אחרי בדיקה של כמה כלים, חזרתי לתוכנת Inkscape.מדובר בכלי חינמי שמבצע עבודה מפתיעה באיכותה: הוא לוקח את הסריקה הישנה ("תמונה") והופך אותה לקובץ וקטורי (קווים) שאפשר לייצא ישר לאוטוקד ולהמשיך לעבוד עליו כאילו שורטט במחשב.

כדי לחסוך לכם את זמן הלימוד והניסוי וטעייה, ריכזתי את התהליך לשני דפי הסבר קצרים ותכליתיים (צ'ק-ליסטים):
  1. מדריך טכני: התקנה מהירה ודרישות מערכת.
  2. תהליך העבודה: איך מנקים את "רעשי הרקע" מהסריקה הישנה והופכים אותה לקובץ נקי לעבודה.
לתועלת הציבור אני מצרף את המדריכים כאן. במטרה לייעל את הזמן של כולנו, ושנוכל להשקיע את האנרגיה בתכנון ועיצוב ולא בשחזור טכני של תוכניות עבר.

אם יצא לכם להשתמש או שיש לכם דרכים נוספות או אחרות להתמודד עם סריקות אות תמונות של שרטוטים ישנים – אשמח לשמוע בתגובות.

בהצלחה רבה!

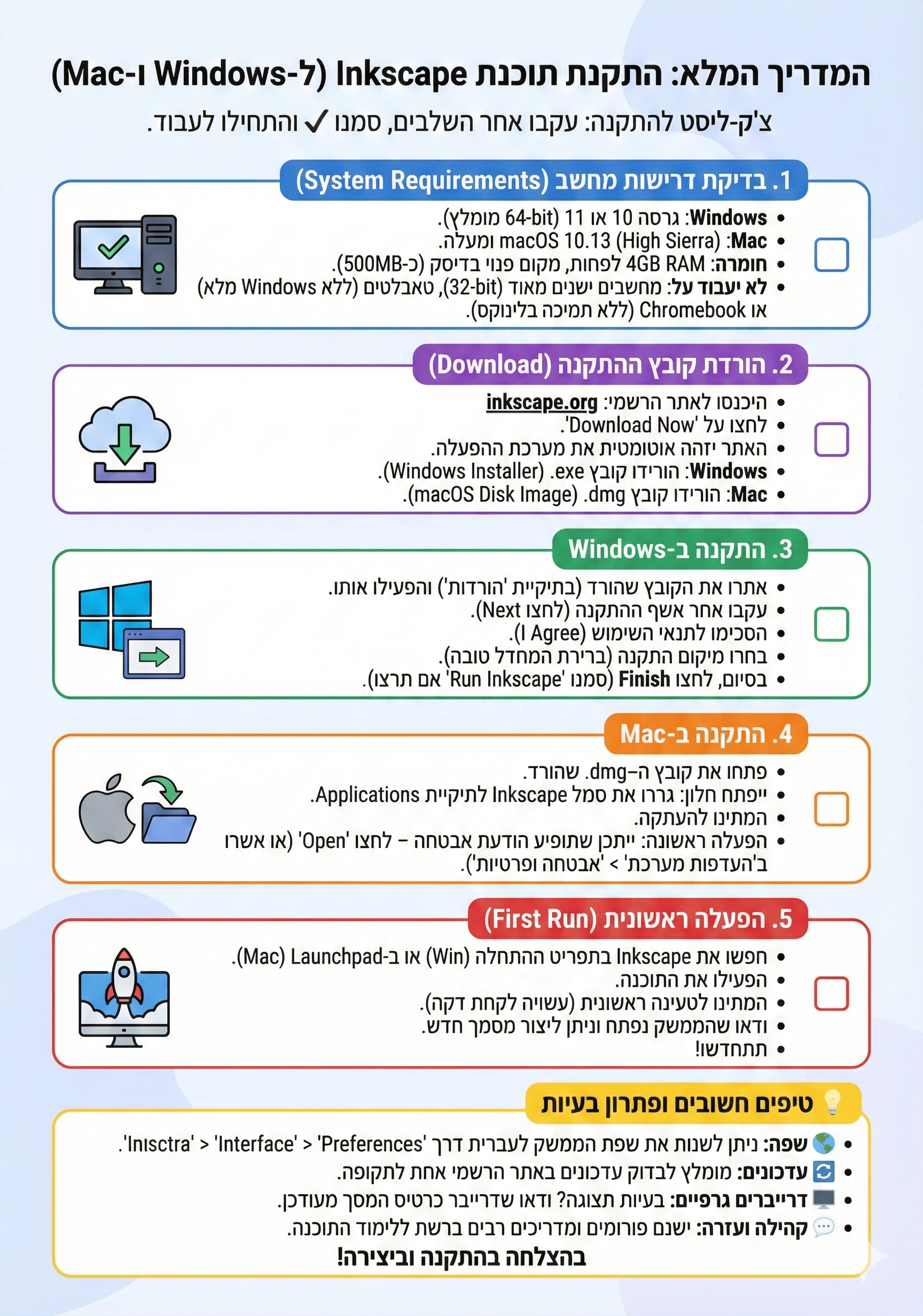

מדריך התקנת התוכנה.png

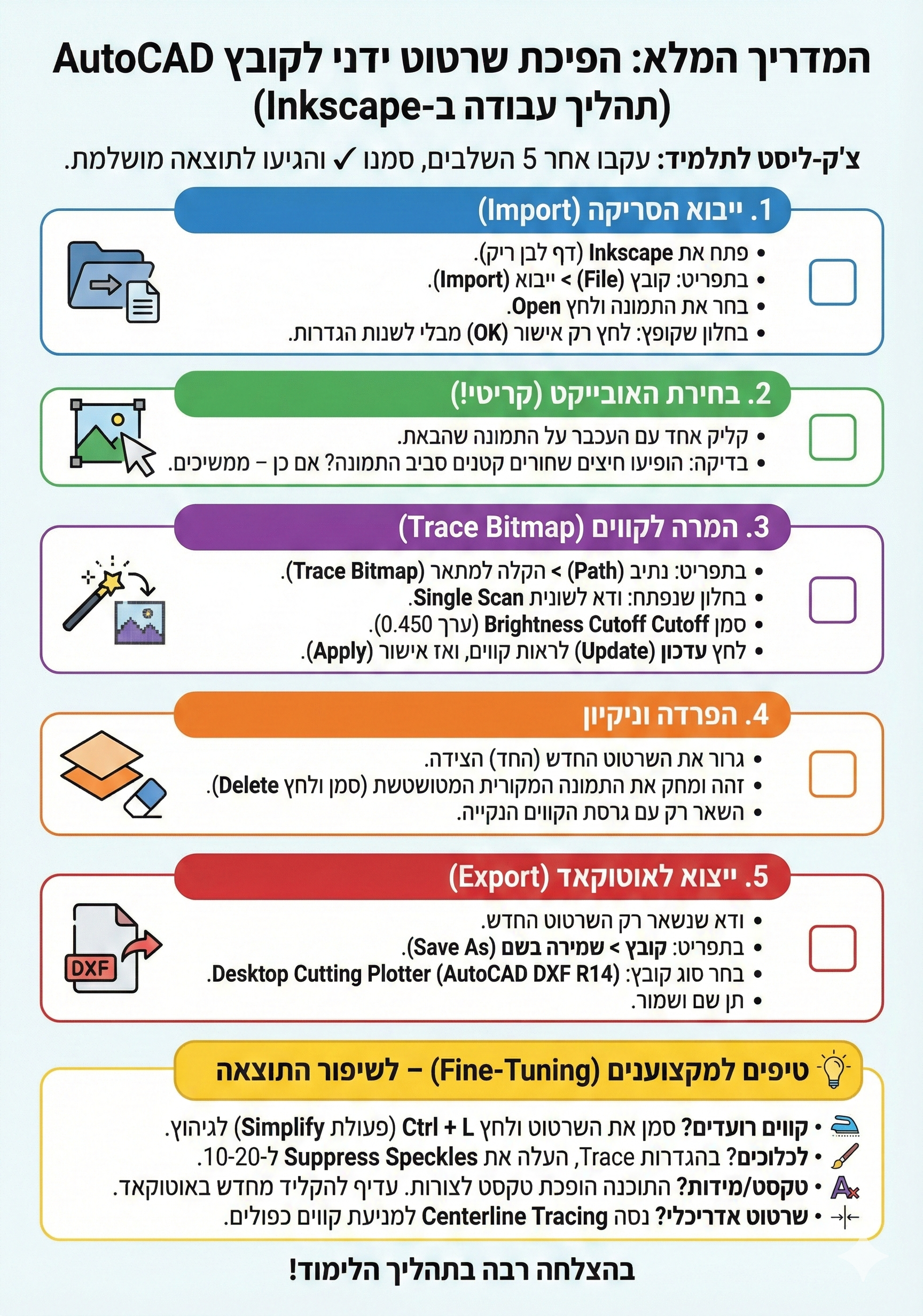

מדריך להפוך סריקה לאוטקאד.png
