אוטוקאד- אשכול הטיפים

טבלת שטחים

מי מכם עובד עם חישובי שטחים באקסל בתוך האוטוקאד?
איזה פונטים מתאימים למלל בכותרות בטבלה, מה שעשיתי עד כה יצא הפוך בהדפסה.

למה כשאני עובדת על הגדלה למשל על קיר מסוים, הוא לא מסכים להתפס לאמצע קיר , סוף קיר וכד'.
זה "רוקד" מלמעלה למטה, ולא מתמרכז במקום שצריך?
הסתדרתי, תודה!

נכתב ע"י דוריתA;2198894:
מי מכם עובד עם חישובי שטחים באקסל בתוך האוטוקאד?
איזה פונטים מתאימים למלל בכותרות בטבלה, מה שעשיתי עד כה יצא הפוך בהדפסה.
לא נתקלתי בבעיה כלשהי של היפוך מלל בהדפסה.
אני משתמשת בפונט times new roman

כשאני מכניסה תמונה (png) לקובץ אוטוקאד הוא נכנס יפה אך אחרי שאני סוגרת את הקובץ, כשאני פותחת שוב הוא מופיעה לי בתור תמונה סגורה.

צפה בקובץ המצורף 309691


קבצים מצורפים

  • תמונה.PNG
    KB 1.1 · צפיות: 45
נכתב ע"י miri11886;2199115:
כשאני מכניסה תמונה (png) לקובץ אוטוקאד הוא נכנס יפה אך אחרי שאני סוגרת את הקובץ, כשאני פותחת שוב הוא מופיעה לי בתור תמונה סגורה.

צפה בקובץ המצורף 309691

איך את מכניסה אותו? דרך חלונית ה-XREF?
כמו"כ- הקובץ המיובא שמור לך במחשב? אם הוא לא שמור או שמחקת אותו- הוא יעלם גם מהקובץ שלך

הקובץ עדיין קיים לי במחשב.
אני מכניסה דרך: attach. ישנה אופציה אחרת?

אני רוצה לסובב את כל הטקסט והמידות אבל שיישארו במקומם. בפקודת סיבוב רגילה אני צריך לסובב אחד אחד מה שייקח לי שעות מאחר וזה שרטוט ענק, יש פתרון לזה?
ועוד דבר בהדפסה דרך הליאוט כשאני עושה כמה חלונות בהדפסה ואני מנסה להדליק ולכבות שכבות בחלק מההדפסות. בהתאם לסוג השרטוט חלק כן נדלק וחלק נכבה לבד מישהו נתקל פעם בבאג הזה.

מי מכם עובד עם חישובי שטחים באקסל בתוך האוטוקאד?
איזה פונטים מתאימים למלל בכותרות בטבלה, מה שעשיתי עד כה יצא הפוך בהדפסה.

יש ממשק חדש לחישוב שטחים שעובד על כל התכנות שרטוט.
ממשרד האוצר לפי מה שידוע לי רק עיריית נתניה ואשדוד כבר עובדים עם זה.
לדף ראשון בגרמושקה.

נכתב ע"י s0527163225;2206264:
אני רוצה לסובב את כל הטקסט והמידות אבל שיישארו במקומם. בפקודת סיבוב רגילה אני צריך לסובב אחד אחד מה שייקח לי שעות מאחר וזה שרטוט ענק, יש פתרון לזה?
ועוד דבר בהדפסה דרך הליאוט כשאני עושה כמה חלונות בהדפסה ואני מנסה להדליק ולכבות שכבות בחלק מההדפסות. בהתאם לסוג השרטוט חלק כן נדלק וחלק נכבה לבד מישהו נתקל פעם בבאג הזה.


אפשר לבחור את כל הטקסטים שרוצים לסובב ובפעם אחת להגדיר להם במאפינים זוית סיבוב.

כיוון המידות נקבע בהתאם לUCS שלך
יתכן שהגדרת הUCS מחדש תסובב את המידות. (ואם לא... אין לי עצה)

הטקסט- ניתן לבחור טקסט בלבד ע"י פקודת Quick Select (בימין ימין למעלה בפרופרטיז)
יפתח לך חלון ששואל מה לבחור. תסמן שאתה רוצה טסקט בלבד, או שכבה מסויימת. ניתן לבחור חלק מסויים בשרטוט או את כל השרטוט.
לאחר לחיצה על אנטר כל האוייבקטים המתאימים להגדרה שבחרת יסומנו בגריפים. ואז תיגש לפרופרטיז ותעשה rotate לכיוון הרצוי. נקודת האחיזה הראשונית שלהם תישאר במקומה.
האפשרות השניה היא לסמן ידנית את כל הטקסטים ולשנות את הכיוון בפרופרטיז.


בנוגע להדפסה בלייאאוט, כבר דובר על כך באשכול זה. אתה צריך להיות בתוך החלון עצמו, וללחוץ בשכבות על האייקון שמשמאל למנעול. כל חלון בפנים בפני עצמו.

ניתן ממש ליצור מצב שבמודל רואים את כל השכבות ורק בלייאאוטים רואים את השכבות הנצרכות
(עשיתי זאת במס' בקשות להיתר בבניין אחד, שרטטתי תכנית אחת , צביעה לכל מבקש בשכבה אחרת, ובלייאאוטים עשיתי ליאאוט לכל מבקש, שבו כיביתי את השכבות של הצביעה של המבקשים האחרים, את טבלאות השטחים שלהם וכו').


בנוגע לאקסל- אני משתמשת בטיימס ניו רומן. זה לא צריך להיות טקסט שמוכר לאוטוקד.


ואחרון חביב בנוגע לממשק החדש של חישוב שטחים- נשמח לשמוע על זה.

חישוב שטחים

מה אתם מעונינים לשמוע על זה?
אני נמצאת מהצד השני ואשמח לעזור לכן בכל שאלה.
בהצלחה.

מה זה בדיוק הממשק הזה
זה ניתן להטמעה באוטוקד?

ישנו פילוט לרובוט חישוב השטחים.
מצו"ב קישור להסבר כיצד לערוך את התוכניות.
http://bonim.pnim.gov.il/hadracha/story.html
ניתן לשרטט את הקובץ בכל תוכנת שרטוט.
ישנה אפליקציה מיוחדת לתוכנות רביט ואוטו קאד שנמכרת ע"י אומניטק.

נכתב ע"י s0527163225;2206264:
אני רוצה לסובב את כל הטקסט והמידות אבל שיישארו במקומם. בפקודת סיבוב רגילה אני צריך לסובב אחד אחד מה שייקח לי שעות מאחר וזה שרטוט ענק, יש פתרון לזה?
ועוד דבר בהדפסה דרך הליאוט כשאני עושה כמה חלונות בהדפסה ואני מנסה להדליק ולכבות שכבות בחלק מההדפסות. בהתאם לסוג השרטוט חלק כן נדלק וחלק נכבה לבד מישהו נתקל פעם בבאג הזה.

על החלק הראשון ראיתי שענו לך.
על החלק השני- צריך שהמנעול יהיה נעול בכל מסגרת בה את רוצה להקפיא שכבות, כאשר את במצב מודל (בו את יכולה לשנות את קנ"מ של השרטוט במסגרת)

עזרה באוטוקאד-
ניקיתי את הקובץ עם כל מיני פקודות, ומשהו השתבש עם ה-wipeout,
במקום להסתיר חלק מהשרטוט הוא מתנהג כפוליליין רגיל וחסר יחוד..
מישהו יודע איך מסדרים את ההגדרות שלו?
ובדקתי היטב, הוא לא מאחורי השרטוט..
(מצטעת אם כבר שאלו על הנושא, לא היה לי כח לקרוא את כל ה-24 עמודים האחרונים..)
תודה רבה!

דחוף

איך מחזירים את הלשוניות של הקבצים שפתוחים לי בו זמנית באוטוקאד??

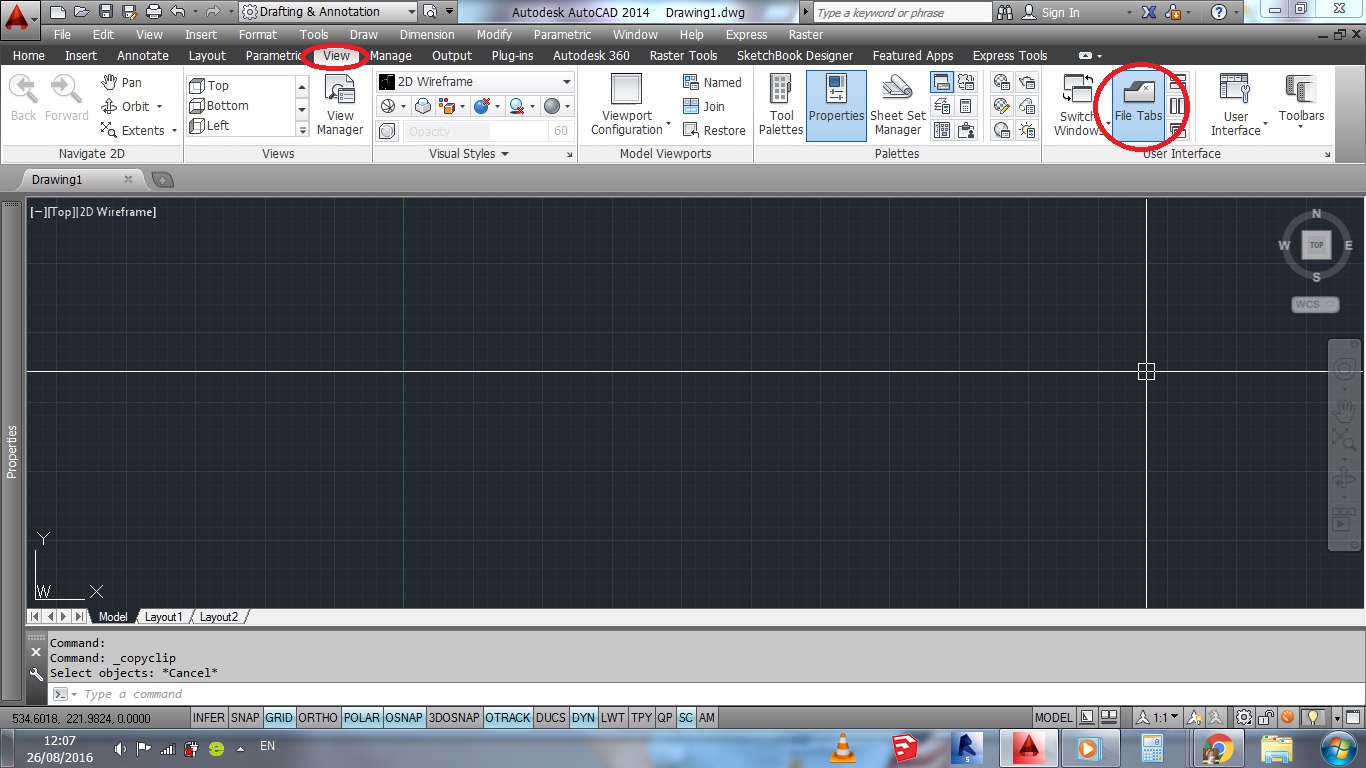

תעברי לחוצץ VIEW ותבחרי באופציה FILE TABS
מצורפת תמונה.


קבצים מצורפים

  • file tabs.jpg
    KB 259.6 · צפיות: 47
לכל המנוסות
איך אני מגדירה בגליון הלייאוט הדפסה בקנ''מ של 1:25 ??

נכתב ע"י דוריתA;2242674:
לכל המנוסות
איך אני מגדירה בגליון הלייאוט הדפסה בקנ''מ של 1:25 ??

את יכולה להגדיר קנ"מ בהתאמה אישית, בחלונית קנ"מ שבצד ימין למטה.
אבל יש דרך נוספת, מעט מעצבנת אבל משום מה אני אוהבת להשתמש בה:
Z (zoom) + SC (scale) + 10/25xp
הפלוסים מסמנים אנטר בין הקשה להקשה, אפשר כך לכתוב כל קנ"מ רצוי במקום של ה-25
