אוטוקאד- אשכול הטיפים

הירשם עכשיו!
אם הוא לא מופיע בשני לחיצות על הגלגלת,
ייתכן שהשכבות המופיעות בשרטוט מכובות?

כל השכבות דלוקות :(

אפשרות של שכבה נעולה.
או בלוק שנקרא בשם זהה שמפריע לו לייבא מבחוץ בשם זהה.

השכבות כולן דלוקות ואני לא מיבאת אותו כבלוק אלא עושה העתק בקובץ אחד והדבק בקובץ אחר

זה הדבר הראשון שעשיתי ולא עזר

אולי תנסי לשמור מחדש/ להעתיק לקובץ חדש

יותר פירוט מה כל ליספ עושה אפשר?? תודה!

תודה!
נכתב ע"י revrut;1695025:
הועלה ע"י אנדי:
ליספ זה למעשה פקודת תכנה קצרה שמתלבשת ברמת התכנה על אוטוקאד ומקצרת המון תהליכים.
לדוגמא יש ליספ של סימון מפלסים, לוחצים על קו שהוא ב0.00 ואז כל נקודה שעליה לוחצים- התכנה מסמנת לה מפלס אוטומטי ביחס ל0.00.
אני מצרפת כמה ליספים, כתוב על כל אחד מה הוא עושה- והאותיות באנגלית זה קיצור הדרך שלו במקלדת.
התקנה:
-מחלצים את כל הקבצים לתקיה אחת, קוראים לה בשם.
- פותחים אוטוקאד.
- מקלידים APP אנטר (קיצור של APPLOAD)
-נפתחת חלונית. למעלה בחלונית יש LOOK IN פותחים שם את התיקיה שיצרנו.
בתוך התיקיה מופיעים כל הליספים, בוחרים את הליספים הרצויים, ולוחצים על כפתור הLOAD בצד ימין.
למטה תופיע כיתובית שהליספ נטען בהצלחה.
סוגרים את החלונית ואז בכל פעם שרוצים להשתמש בליספ מהרשימה- פשוט מקלידים את קיצור הדרך שלו.

בכל פעם בפותחים אוטוקאד מחדש- צריך להטעין את הליספים, לכן אם רוצים שהם יופיעו קבוע, אז בתוך החלונית של הAPPLOAD לוחצים על כפתור הCONTENTS בצד ימין ואז על ADD ובוחרים את הליספים.
הליספים מקצרים מאד מאד ומייעלים את העבודה, במיוחד הליספ של מפלסים.
רק שימו לב שהליספ של חישובי השטחים הוא מ-2009 ומעלה.
צפה בקובץ המצורף 246469
לחצ/י כדי להרחיב...

מישהי יכולה לתת הסבר ספציפי לליספ של חישובי שטחים?
תודה

פעולה פשוטה

אך מועילה
איך מעבירים פרופרטיס למלל שאני רוצה גם לשנות את המלל בעצמו.
רוצה להעתיק מלל כולל תוכן למלל אחר- כיצד?
כשאני עושה MATCHPROP זה לא משנה לי את המילה רק את הגודל והצורה.
מי יודע כיצד?

נכתב ע"י דוריתA;2477559:
אך מועילה
איך מעבירים פרופרטיס למלל שאני רוצה גם לשנות את המלל בעצמו.
רוצה להעתיק מלל כולל תוכן למלל אחר- כיצד?
כשאני עושה MATCHPROP זה לא משנה לי את המילה רק את הגודל והצורה.
מי יודע כיצד?
לחצ/י כדי להרחיב...

לא בטוחה שהבנתי את השאלה.
אם הכוונה היתה כיצד להעתיק את תוכן המלל- לחיצה כפולה לעריכה ואז כשמודגש ללחוץ CTRL+C ולהדביק בעריכה של מלל אחר.
אם לא זו היתה הכוונה- תסבירי את עצמך שוב...

הדפסה באוטוקאד

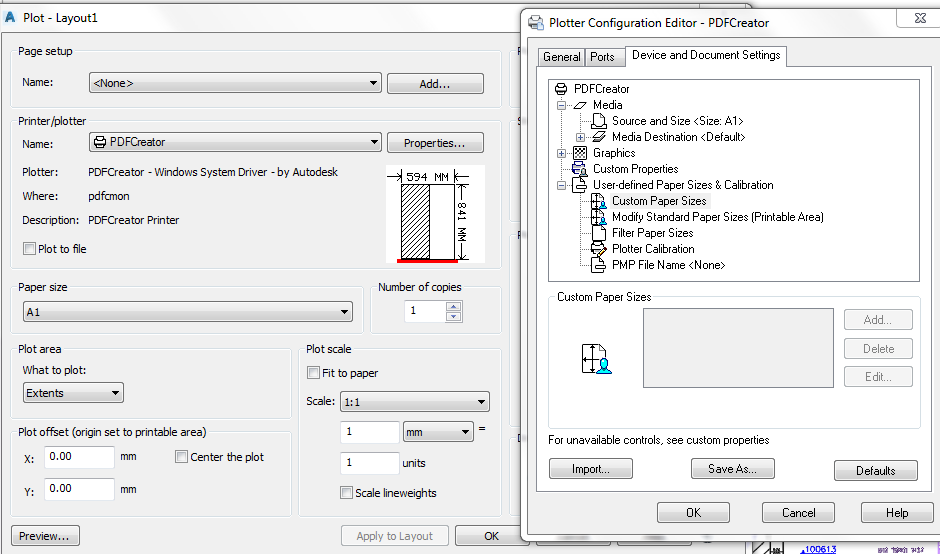

איפה מגדירים באוטוקאד גודל דף PDF עבור גרמושקה חוץ מהמידות הקבועות כבר

צפה בקובץ המצורף 346114בפפרופורטיז של ההדפסה.

גם לי יש שאלה:)
איך מורידים נפח של קובץ dwg?
(ניסיתי במחשב אחר לשמור את אותו קובץ ושם הוא כן יצא קטן מה שאומר לי שמדובר בהגדרות של אוטוקאד)


קבצים מצורפים

  • Capture.PNG
    KB 54.9 · צפיות: 39
תעשי Wblok מהקובץ, בד"כ זה מוריד הרבה מהנפח

תודה!
מדובר בהרבה קבצים.
יש עוד אפשרות?
אני רוצה לבדוק את למה זה קורה כדי לפתור את הבעיה מהשןרש..

נכתב ע"י רבקי100;2490295:
צפה בקובץ המצורף 346114בפפרופורטיז של ההדפסה.

גם לי יש שאלה:)
איך מורידים נפח של קובץ dwg?
(ניסיתי במחשב אחר לשמור את אותו קובץ ושם הוא כן יצא קטן מה שאומר לי שמדובר בהגדרות של אוטוקאד)
לחצ/י כדי להרחיב...
בפורום ארכיגוב יש טיעון שחוזר על עצמו שוב ושוב שלפעמים האוטוקאד משתגע ומנפח קבצים בלי שום סיבה.
