אוטוקאד- אשכול הטיפים

הירשם עכשיו!
תודה. ינוסה.

את יודעת להסביר לי מה פשר הפקודה המוזרה הזו? אולי היא עוד תהפוך לשימושית...

גם כשהכפתור מכובה, וגם אחרי שאני רושמת DELCON, ובוחרת הכל - הוא מתעקש להשאיר את נקודות ההיצמדות המעצבנות האלה.
(הוא מתבטל לפעולה אחת או 2, ואז חוזר לעצמו)
זה קורה רק במחשב ספציפי.

יש דרך לפוצץ אקסרף כך שהשרטוט האקספרי ישב בקובץ באופן חי ולא כקובץ מיובא?
שנית יש דרך לתקן נתיב של אקסרף?

QUOTE="פנס בערפל, post: 5225615, member: 26596"]יש דרך לפוצץ אקסרף כך שהשרטוט האקספרי ישב בקובץ באופן חי ולא כקובץ מיובא?
שנית יש דרך לתקן נתיב של אקסרף?[/QUOTE]

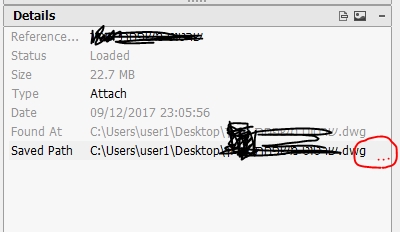

אפשר לתקן נתיב XREF, ללחוץ על 3 הנקודות שבשורת ה PATH ושם לבחור את המיקום החדש:


לפוצץ אקסרף- לא יודעת, אבל אפשר פשוט להביא אותו מקובץ המקור ולקבוע שיבוא לאותה נקודה

נכתב ע"י revrut:
QUOTE="פנס בערפל, post: 5225615, member: 26596"]יש דרך לפוצץ אקסרף כך שהשרטוט האקספרי ישב בקובץ באופן חי ולא כקובץ מיובא?
שנית יש דרך לתקן נתיב של אקסרף?
לחצ/י כדי להרחיב...
אפשר לתקן נתיב XREF, ללחוץ על 3 הנקודות שבשורת ה PATH ושם לבחור את המיקום החדש:
צפה בקובץ המצורף 310405

לפוצץ אקסרף- לא יודעת, אבל אפשר פשוט להביא אותו מקובץ המקור ולקבוע שיבוא לאותה נקודה[/QUOTE]
יש דרך לבדוק בקובץ המקור מה הקוארדינטות שלו?

לפוצץ אקסרף- לא מומלץ- לחצן ימני על האקסרף במנהל השכבות- bind (לא מומלץ, אך יש עוד מלא פקודות שעושים והן לא מייטיבות עם הקובץ)
לחילופין, ניתן לייבא את הקובץ בinsert block כביכול הוא בלוק ולמקם בראשית הצירים את הבלוק
או לחילופין לעשות copy ו בpaste לבחור paste as orginal coordinates

ניתן להגדיר את הקורדינאטות לאקסרף כאשר מייבאים אותו לשרטוט. אם לא מגדירים לו קורדינאטות הוא "יפול" לתוך הקורדינאטות שמוגדרות לו בקובץ המקור.
בסרגל למטה ניתן לראות את הקורדינאטות לפי תזוזת הסמן שלנו. אגב, עבודה נכונה באוטוקד (שאני לומדת בעצמי בימים אלה) היא לעבוד על הקורדינאטות ולא בראשית הצירים. ראשית הצירים ישמש כאשר אין צורך בקורדינאטות.

נכתב ע"י יהודית מן:
לפוצץ אקסרף- לא מומלץ- לחצן ימני על האקסרף במנהל השכבות- bind (לא מומלץ, אך יש עוד מלא פקודות שעושים והן לא מייטיבות עם הקובץ)
לחילופין, ניתן לייבא את הקובץ בinsert block כביכול הוא בלוק ולמקם בראשית הצירים את הבלוק
או לחילופין לעשות copy ו בpaste לבחור paste as orginal coordinates
לחצ/י כדי להרחיב...


אין שום בעיה לפוצץ אקסרף. כאשר בוחרים ב-BIND זה הופך את האקסרף לבלוק.
כמובן שאם אין לך צורך ממשי באקסרף עדיף לך להשאיר אותו כאקסרף ולערוך בו שינויים בקובץ המקורי שלו.

לא מומלץ- מבחינת עומס ופגימה בקובץ- (לא התכוונתי מבחינת עבודה)

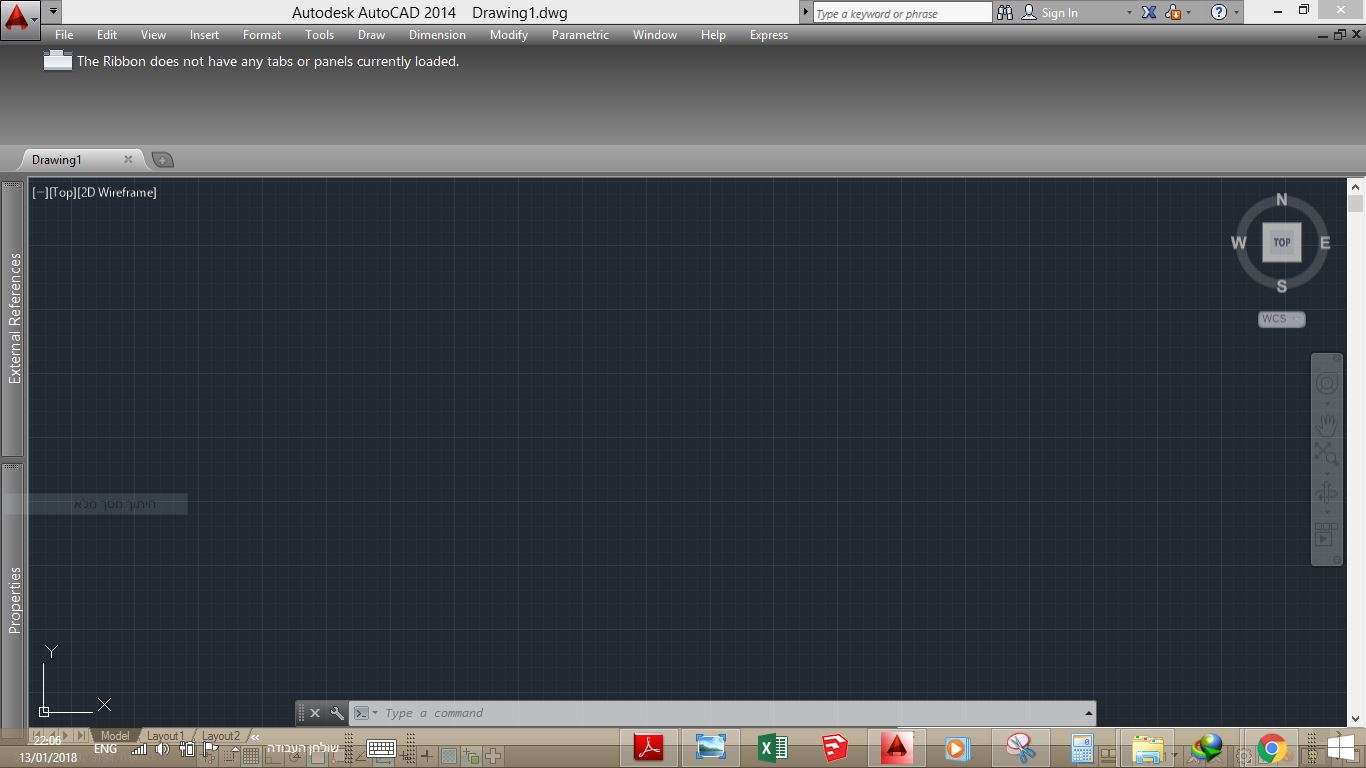

מי יכול לעזור לי דחוף, נעלמו לי כל הפקודות ממסך העבודה, איך אני מחזיר אותם?


קבצים מצורפים

  • אוטוקד.JPG
    KB 122.2 · צפיות: 56
נכתב ע"י mbh.arc:
ניתן להגדיר את הקורדינאטות לאקסרף כאשר מייבאים אותו לשרטוט. אם לא מגדירים לו קורדינאטות הוא "יפול" לתוך הקורדינאטות שמוגדרות לו בקובץ המקור.
בסרגל למטה ניתן לראות את הקורדינאטות לפי תזוזת הסמן שלנו. אגב, עבודה נכונה באוטוקד (שאני לומדת בעצמי בימים אלה) היא לעבוד על הקורדינאטות ולא בראשית הצירים. ראשית הצירים ישמש כאשר אין צורך בקורדינאטות.
לחצ/י כדי להרחיב...
מה זאת אומרת?
ומהי עבודה נכונה באוטוקאד?

נכתב ע"י תודה על הכל:
ומהי עבודה נכונה באוטוקאד?
לחצ/י כדי להרחיב...
אני אישית עובדת על קורדינטות רק בתכניות של פיתוח ששם הם יושבות על המדידה ועל קורדינטות עולמיות ) UCS-WORLD
בשאר התכניות אני מתבססת על ראשית הצירים

בדיוק לזה התכוונתי.

אשמח לדעת אם יש למשהו מושג איך אני משנה גודל של בלוקים, [למשל של מפלסים שהם פזורים על כל החזית 1:100, להחליף ל1:50.]
בscele רגיל זה לא טוב כי אז כולם משתנים ביחס לנקודה אחת והם לא נשארים על המקום המקורי.
בקיצור: להקטין את כולם בלי שהם יזוזו כמו higeht בtxt
