כללי אילוסטרייטור - איך עושים את הקו החיצוני עם העיגולים

[chyz]

..



[מוריה100]

לדעתי זה פשוט צורה מוכנה שכך הורידו אותה. אני יודעת שיש כאלו דברים להורדה בחינם מהאתר
all free download.com (אין לי מושג איך מצרפים לכאן קישור...) את צריכה לכתוב הגדרה באנגלית- והוא מביא לך ים דברים באותו עניין.
(את יכולה להעזר בתרגום של גוגל)



[Art Studio]

בעיקרון ניתן ליצור את הבסיס ולהגדיר כבראש.



[א"ב]

אפשר ליצור עיגול, ועם כלי הסיבוב להגדיר את נקודת העוגן שלו במרחק, איפה שרותים שיהיה מרכז הצורה, ואז לסובב עם שכפול, ועם Ctrl+D לחזור על פעולת הסיבוב+העתקה עד ליצירת כל ה"פרח".
אם לא הובנתי ויש צורך אנסה להסביר את עצמי שוב.



[chyz]

אפשר ליצור עיגול, ועם כלי הסיבוב להגדיר את נקודת העוגן שלו במרחק, איפה שרותים שיהיה מרכז הצורה, ואז לסובב עם שכפול, ועם Ctrl+D לחזור על פעולת הסיבוב+העתקה עד ליצירת כל ה"פרח".
אם לא הובנתי ויש צורך אנסה להסביר את עצמי שוב.

לא הבנתי בדיוק, אשמח להסבר נוסף
בכל מקרה, אני מבינה שבסוף צריכים לעשות חיתוך של כל העיגולים, נכון?



[avram]

לדעתי יותר פשוט לעשות חצי עיגול ובתוכו נקודה, ולשכפל אותם יחד עם האפקט טרנספורם, ואח''כ לעשות לו Envelope Distort לחצי עיגול ולשכפל ולסובב לכיון השני



[שיר770]

אתגרתם אותי...
אז ככה, יצרתי כוכב, ריככתי לו את הקצוות עם offset path עד לתוצאה הרצויה= הגבול החיצוני של העיגולים. (שיחקתי בהגדרות הקו שיהיה שפיץ בקצוות)
את הכוכב הראשוני שכפלתי ושמתי לו גבול מנוקד עם רווח בין הנקודות מתאים בדיוק שכל נקודה תהיה בקצה. (אפשר לבחור את כל הנקודות החיצוניות עם החץ הלבן, אבל לא בשביל הסבלנות שלי עכשיו...)
ובתוך עיגול רגיל.
מצורף הקובץ.
השארתי אותו פתוח, אבל שימו לב שצריך עוד לסדר כי יש כמה בעיות- כמו בהסרת הרקע אפשר לראות שהצורה לא מלאה, ואת זה אפשר בקלות לסדר ע"י אקספנד להכל (גם כדי שבהגדלה הנקודות לא יברחו). אבל לא עשיתי את זה כדי שתוכלו לראות כל צורה בחלון האפיראנס ממה היא עשויה.



[שיר770]

וזה אחרי אקספנד, חיתוך של העיגול הפנימי מהצורה החיצונית וצל.



[chyz]

אתגרתם אותי...
אז ככה, יצרתי כוכב, ריככתי לו את הקצוות עם offset path עד לתוצאה הרצויה= הגבול החיצוני של העיגולים. (שיחקתי בהגדרות הקו שיהיה שפיץ בקצוות)
את הכוכב הראשוני שכפלתי ושמתי לו גבול מנוקד עם רווח בין הנקודות מתאים בדיוק שכל נקודה תהיה בקצה. (אפשר לבחור את כל הנקודות החיצוניות עם החץ הלבן, אבל לא בשביל הסבלנות שלי עכשיו...)
ובתוך עיגול רגיל.
מצורף הקובץ.
השארתי אותו פתוח, אבל שימו לב שצריך עוד לסדר כי יש כמה בעיות- כמו בהסרת הרקע אפשר לראות שהצורה לא מלאה, ואת זה אפשר בקלות לסדר ע"י אקספנד להכל (גם כדי שבהגדלה הנקודות לא יברחו). אבל לא עשיתי את זה כדי שתוכלו לראות כל צורה בחלון האפיראנס ממה היא עשויה.

איזה מוכשרת!
ממש מוצלח, לא חשבתי על הרעיון
תודה



[תלא]

יש גם את זה,

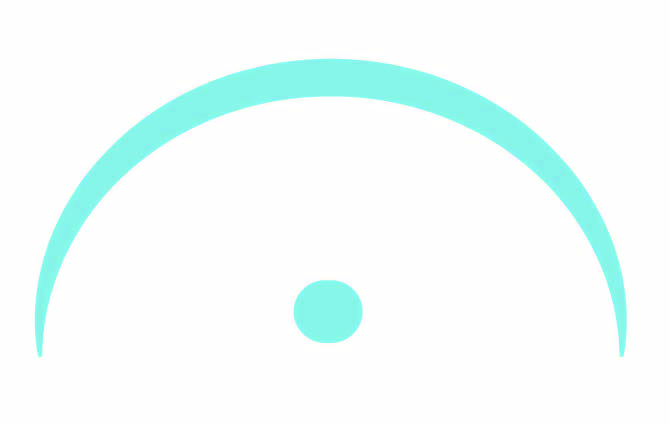

צרתי את הצורה שבתמונה ושכפלתי אותה כך:
ע"י טרנספורם- כלי הסיבוב (R), מרחיקים את העוגן מהצורה, למקום מרכז העיגול הדמיוני (הגדול, שבתוכו התינוק) ומשכפלים עם ctrl d עד שנוצר עיגול.

צירפתי לך את הקובץ, ניתן לשחק עם הגדלים ועם סגנון הקו.
בהצלחה.



[chyz]

יש גם את זה,
צרתי את הצורה שבתמונה ושכפלתי אותה כך:
ע"י טרנספורם- כלי הסיבוב (R), מרחיקים את העוגן מהצורה, למקום מרכז העיגול הדמיוני (הגדול, שבתוכו התינוק) ומשכפלים עם ctrl d עד שנוצר עיגול.

צירפתי לך את הקובץ, ניתן לשחק עם הגדלים ועם סגנון הקו.
בהצלחה.

מצוין
למדתי עוד משהו.

איך אתה יודע איפה למקם את מרכז העוגן כך שהחצאי עיגול יגיעו בדיוק למקום סימטרי?
מקוה שהובנתי
תודה



[Smeshi]

אפשר בקלות ליצור אלמנטים במרחק שווה במעגל בכפולות של 4-8-16-32
יוצרים בתחילה 2 אלמנטים במרחק הרצוי,
מאחדים, מכפילים,
את ההכפלה לסובב ב-90 מעלות ולמרכז.
לאחד שוב, להכפיל, לסובב ב-90 מעלות,
ושוב, עד שנמאס..



[תלא]

את האמת, זו שאלה גם שלי.
smeshi- כמדומני שעדיין לא בטוח שתגיע ל360 מעלות.
אני פשוט ניסיתי כמה פעמים- הרחקתי/ קרבתי את העוגן לפי הצורך.
חשבתי שעניין העוגן מסובך למדי, יפה שהצלחת להבין.



[Smeshi]

בשיטה שלי לא צריכים שום עוגן.
המגבלה היחידה היא שוב כמו שאמרתי - שמספר האלמנטים חייב לצאת 8/16/32

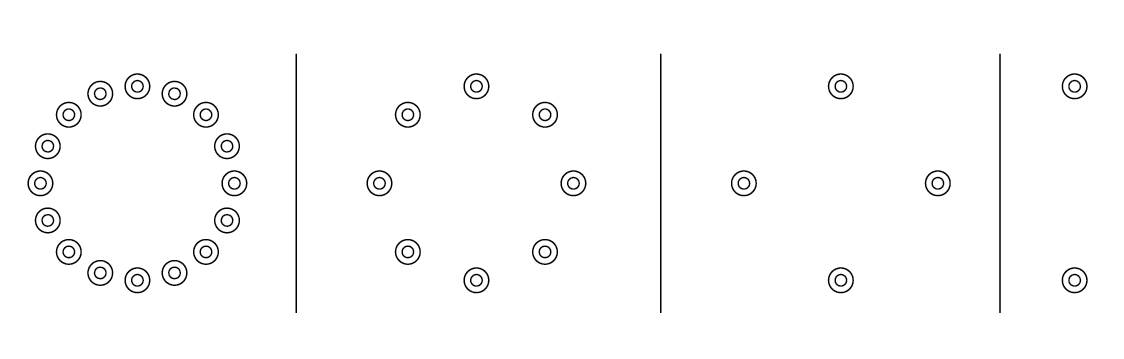

ניסיתי להמחיש כאן את הדרך
מימין לשמאל. בתחילה יש רק שתי צורות.
אני מאחדת אותן בגרופ, מכפילה, מסובבת את ההכפלה 90 מעלות. ממרכזת עם הקודם.
עכשיו יש לי 4 במעגל.
אני מאחדת אותן לגרופ, מכפילה, מסובבת 45 מעלות, ממרכזת עם ה-4 הקודמות.
עכשיו יש 8, נכון?
מכפילה אותם, מסובבת 22.5 מעלות וממרכזת.
וכבר 16 צורות מקיפות מעגל במרחקים שווים.
אם הן היו יותר קטנות היה אפשר להכפיל אותן ל-32.

צפה בקובץ המצורף 208385



[תלא]

ברור כשמש,
אך אם יש לך כמן קשת שאת משכפלת ואת מעוניינת שהקצוות יגעו בדיוק זה בזה?
לכאורה, במצב שאת מתארת- או שייווצרו רווחים או שהקשתות יעלו זו על זו.



[Smeshi]

אהה.
אם כן אפשר אח"כ לשחק באמצעות הtransform עם הגדלה או הקטנה באחוזים של כל אלמנט בנפרד.
לראות בכמה אחוזים נדרשת הגדלה של שניים מהאלמנטים ע"מ שיגעו זה בזה, ועם המספר הזה שיש לך ביד לגשת ולשנות את יתר האלמנטים.



[תלא]

אהבתי את המתמטיקה בכל אופן,
את יכולה ללכת גם על 5, 10 , 20...
כוכב יכול לעזור בנידון.



[avram]

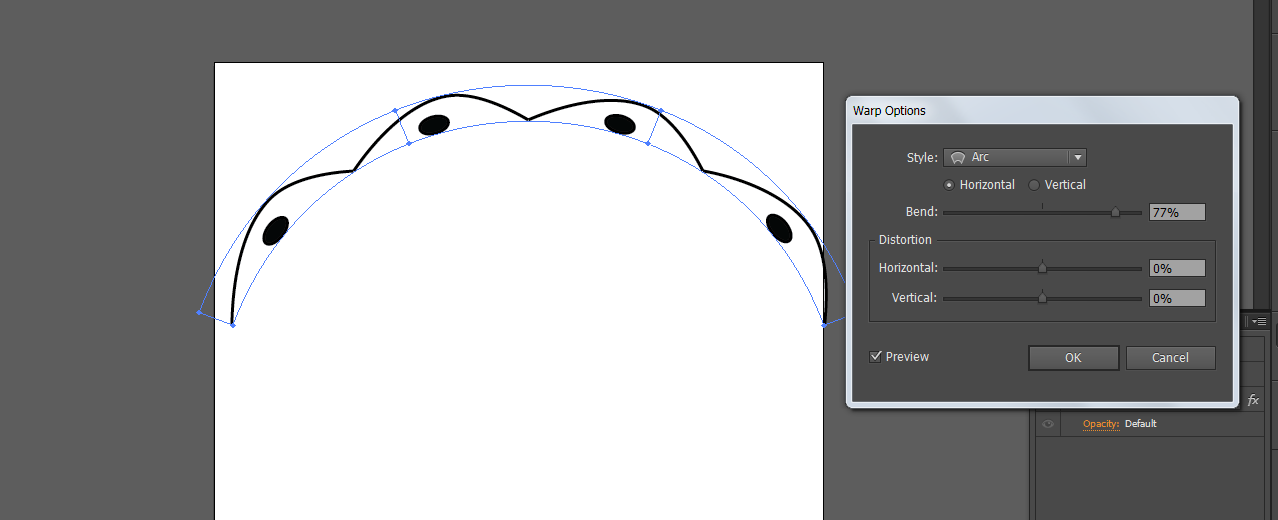

דרך פשוטה בלי נקודת עוגן:



[chyz]

דרך פשוטה בלי נקודת עוגן:

יפה
לפי השיטה הזו,אין בעיה במילוי אח"כ?



[Art Studio]

יפה
לפי השיטה הזו,אין בעיה במילוי אח"כ?

לא. ניתן להקיש על אקספנד.
