התייעצות- 9 אופציות ליחידות

  • הוסף לסימניות
  • #1
מצ"ב 9 אופציות ליחידות דיור.
חלונות יכולים להיות בכל מקום בקיר המרכזי + הקיר שמאלי של ההדמיות:

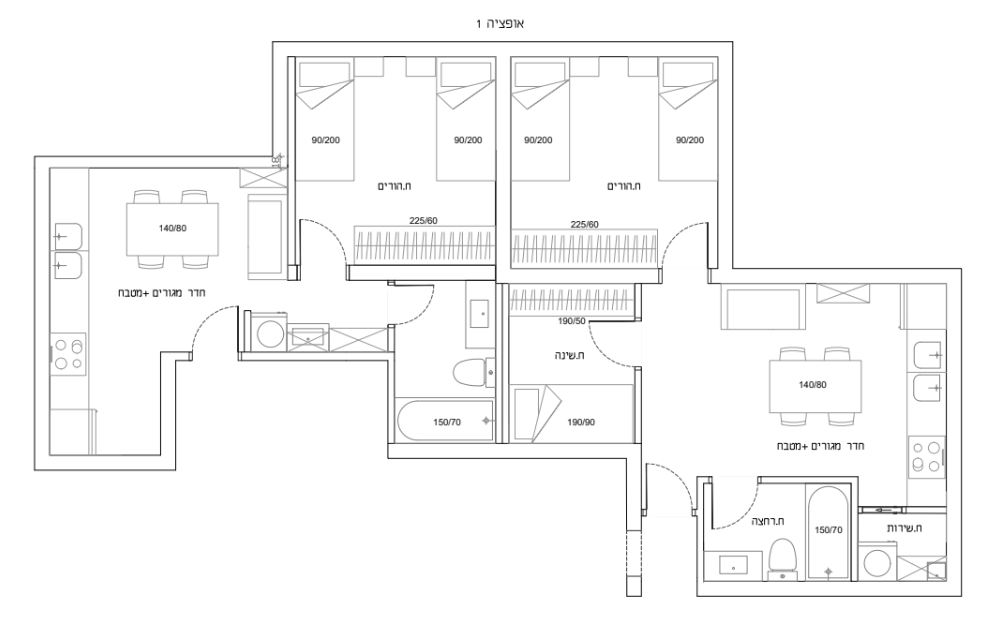

אופציה 1:

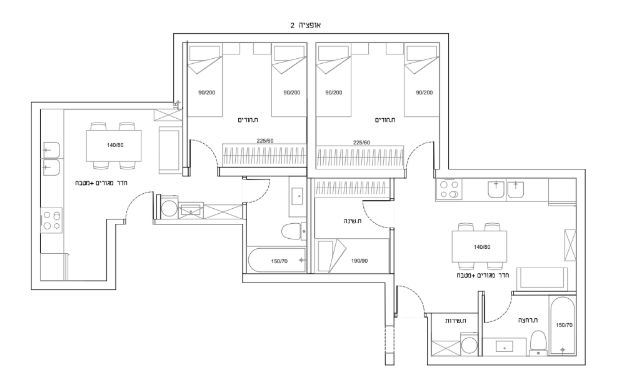

אופציה 2:

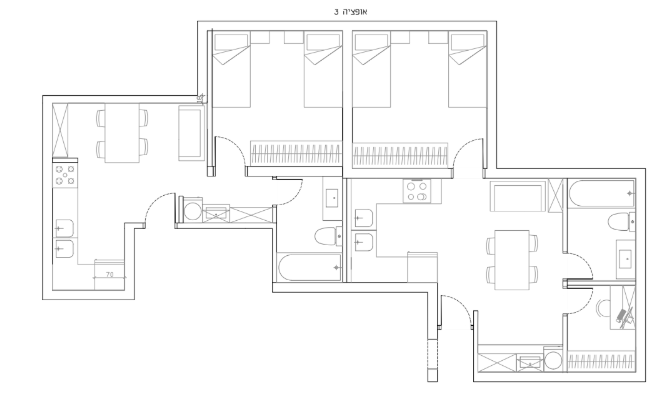

אופציה 3:

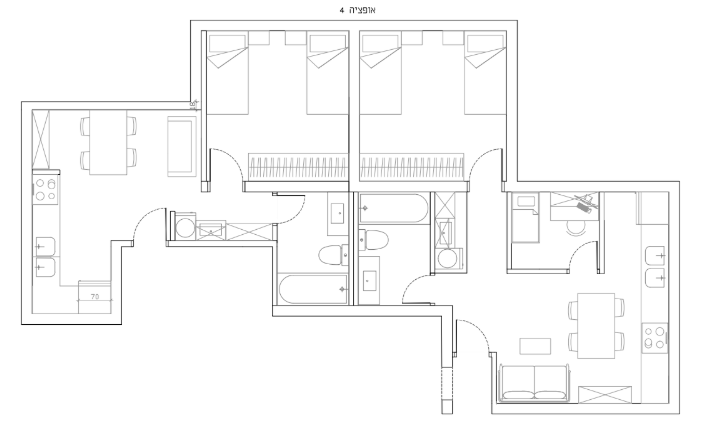

אופציה 4:

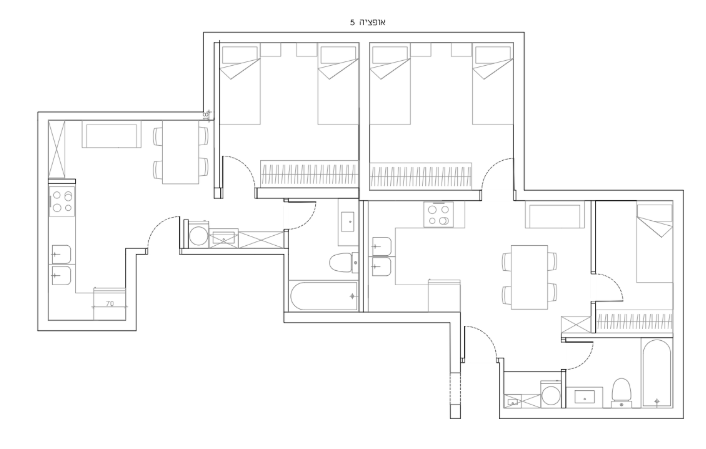

אופציה 5:

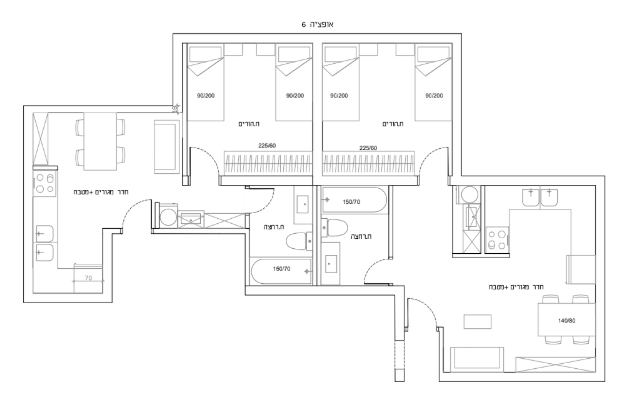

אופציה 6:

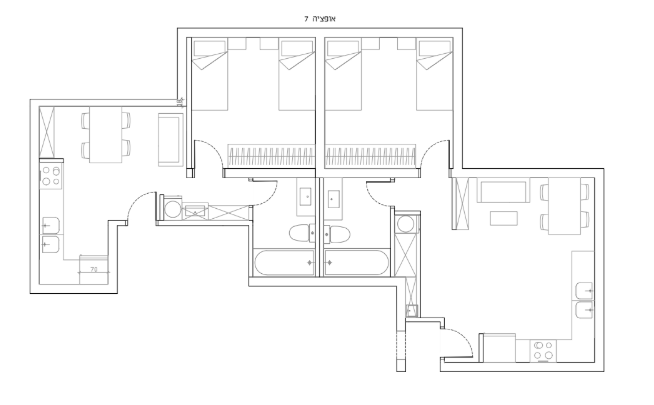

אופציה 7:

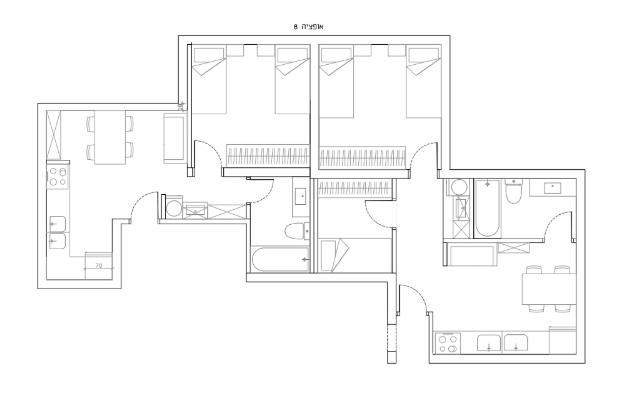

אופציה 8:

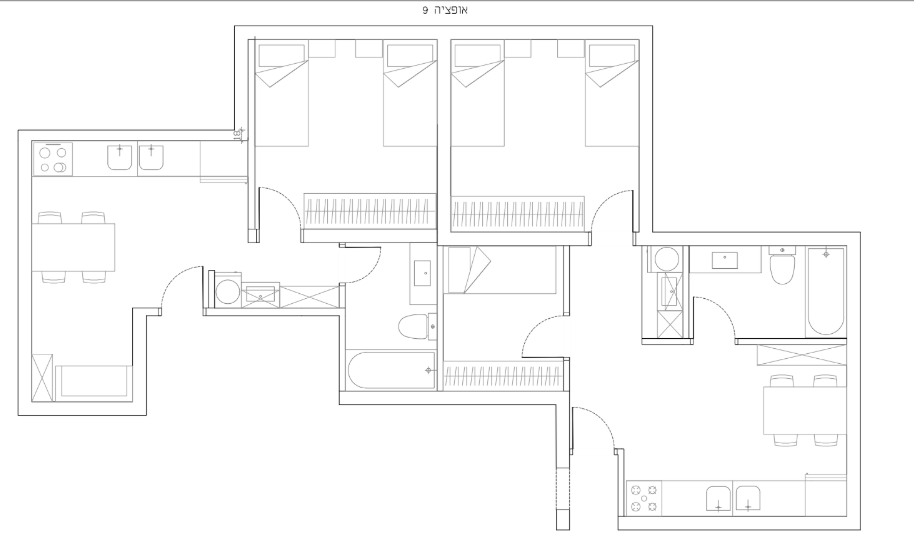

אופציה 9:

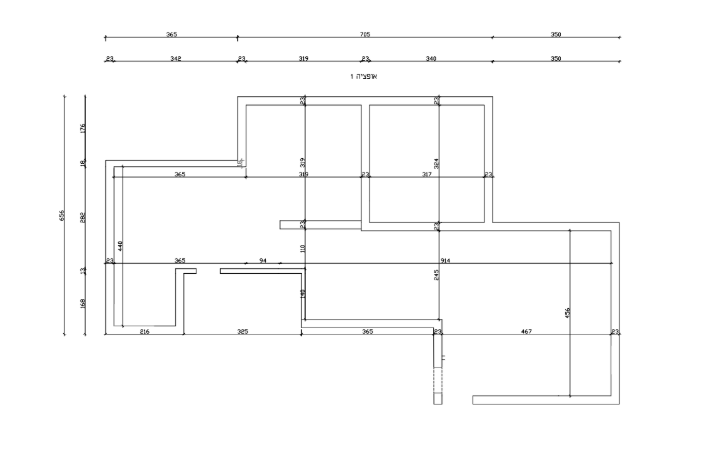

קובץ מידות:

  • הוסף לסימניות
  • #2

  • הוסף לסימניות
  • #5

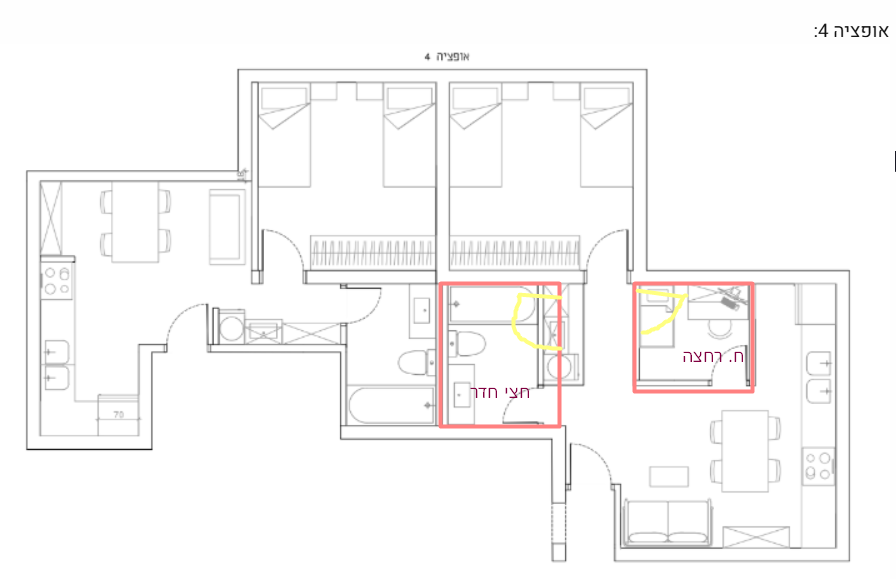

ומכונת הכביסה ביחידה הימנית מה יהא עליה?
בחצי חדר או בחדר הרחצה הפצפון?
כי איך שהבנתי עשית את זה כדי להגדיל את החדר
עשיתי את זה בשביל לשמור על פרטיות, וממש לא התמקדתי בתכנון עכשו ובגדלים, אלא בכיוון.
באופציה 3 אין שום מבנה של דירה, הכל סביב הסלון, אין הפרדה בין שטחים פרטיים לציבוריים,
ויחידת דיור כשמה כן היא, אמורה להיות דירה למרות שהיא קטנה.

  • הוסף לסימניות
  • #6

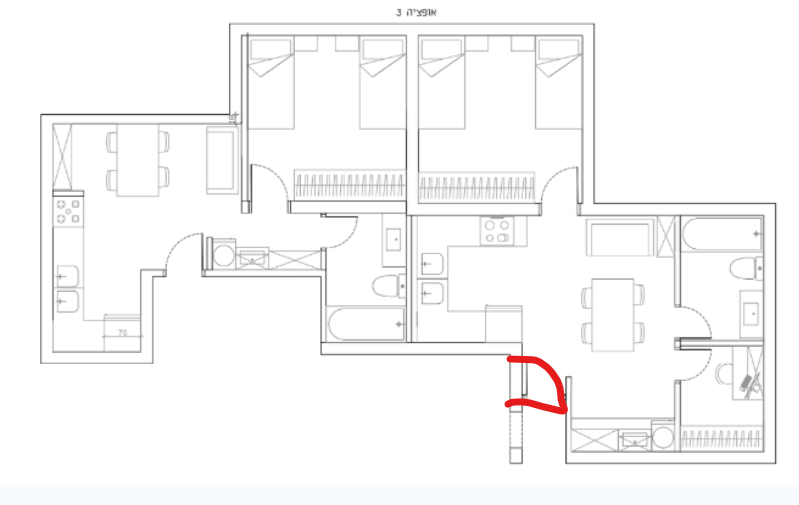

ממש מפריע לי בכל האופציות (חוץ מאופציה 7)שהכניסה לבית היא מול החדר שינה
יש דרך להזיז את הכניסה ליחידה?
לא בדקתי מידות
ולא התייחסתי לשאר התכנון

  • הוסף לסימניות
  • #7
עשיתי את זה בשביל לשמור על פרטיות, וממש לא התמקדתי בתכנון עכשו ובגדלים, אלא בכיוון.
באופציה 3 אין שום מבנה של דירה, הכל סביב הסלון, אין הפרדה בין שטחים פרטיים לציבוריים,
ויחידת דיור כשמה כן היא, אמורה להיות דירה למרות שהיא קטנה.
עדיין, מבין האופציות הנ"ל הייתי מעדיפה (כדיירת) את השלישית, בגלל התחושה המרווחת
וכזו"צ לדעתי האישית זה בסדר, גם אם לא נכון מבחינה תכנונית.
גם ככה זו"צ לא מארח (ללינה), ואם הם בכל זאת מארחים מן הסתם האורח יכנס גם לשירותים.

ה"כוך" הזה של קוביה עם שלוש דלתות לי באופן אישי עושה תחושה מאוד מאוד צפופה, בטח ובטח כשזה מול דלת הכניסה ליחידה
וגם ביחידה הקטנה יותר העובדה שנשאר קצת מרווח ליד הספה עושה תחושה טיפה פחות צפופה לעומת האופציות האחרות.
מן הסתם יש פתרונות טובים יותר ונכונים יותר, אבל מבין האופציות המוצעות לעיל זאת נראית לי האופציה הכי נעימה למגורים.

  • הוסף לסימניות
  • #8
וואוו
הכנסת כאן הרבה אופציות
אני חושבת שהכי טוב זה אופציה 7

המעבר לחדר השינה ב2 היחידות באופציה 7 נראה קצת מידי צר

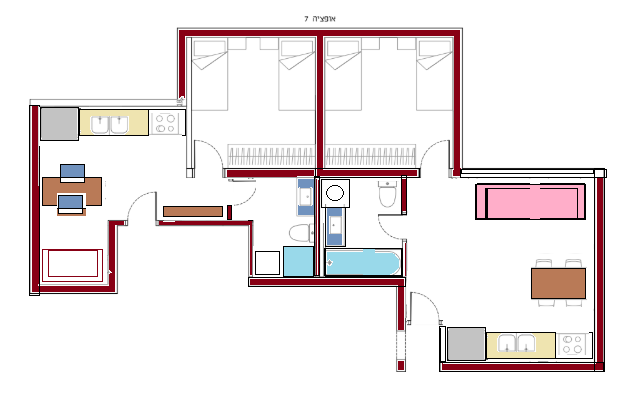

אולי משהו כזה יעבוד טוב

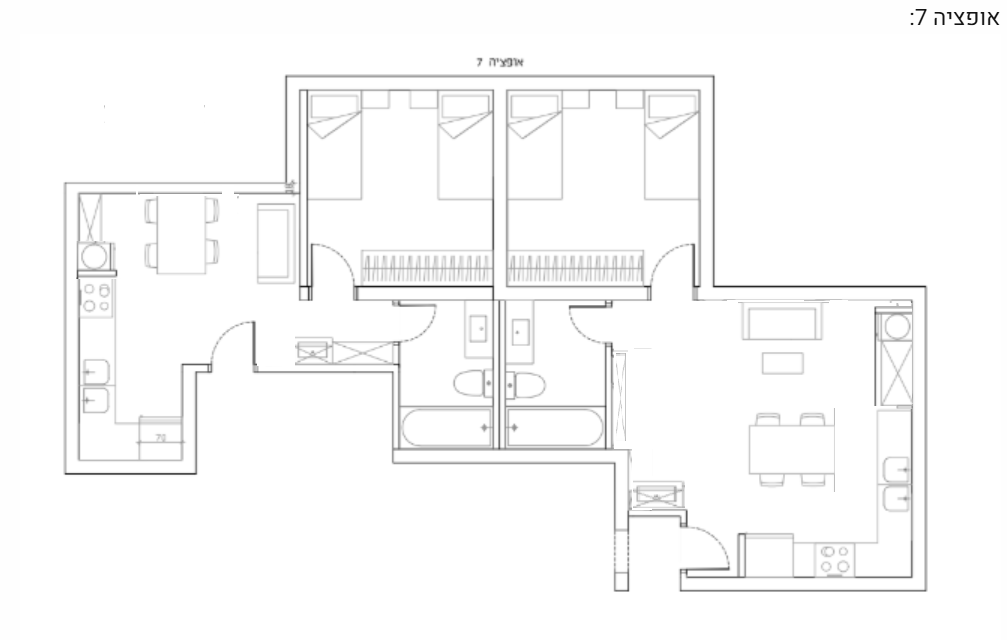

צילום מסך 2024-12-18 010105.png

  • הוסף לסימניות
  • #9
אולי אפשר גם אופציה כזאת
כדי להגדיל את היחידה השמאלית על חשבון הימנית

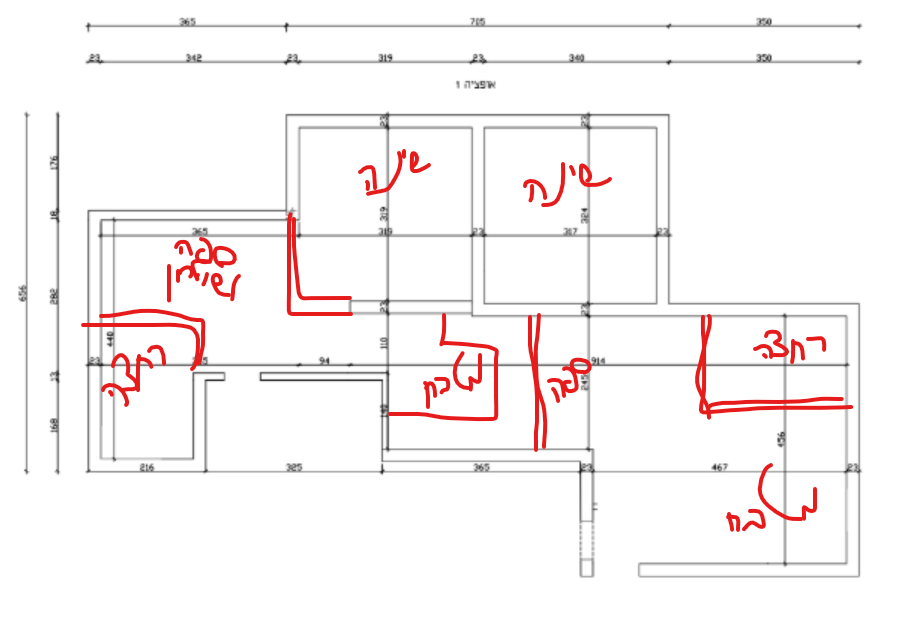

צילום מסך 2024-12-18 011211.png

  • הוסף לסימניות
  • #10

קבצים מצורפים

  • 10.png
    KB 27 · צפיות: 23
