כללי קו ספרילי

[עדן]

אני רוצה ליצור קו ספירלי צפוף, שעליו אני רוצה למקם טקסט..
הבעיה היא שכלי הספירלה באילוס מידי מרווח,

האם יש למשהו קו מוכן שכזה? (אולי לייבא מתוכנה אחרת כמו קורל)



[ישראלה]

מה הכוונה מדי מרווח?
את יכולה להחליט איזה רווח את רוצה, וכמה מעגלים.
תלחצי על קונטרול תוך כדי גרירה לשנות רווח
חיצים למעלה ולמטה לתוספת מעגלים
ו-R לשינוי כיוון הספירלה.



[עדן]

אבל זה לא סימטרי.
אני צריכה שהמרחק בין העיגולים יהיה זהה.



[ישראלה]

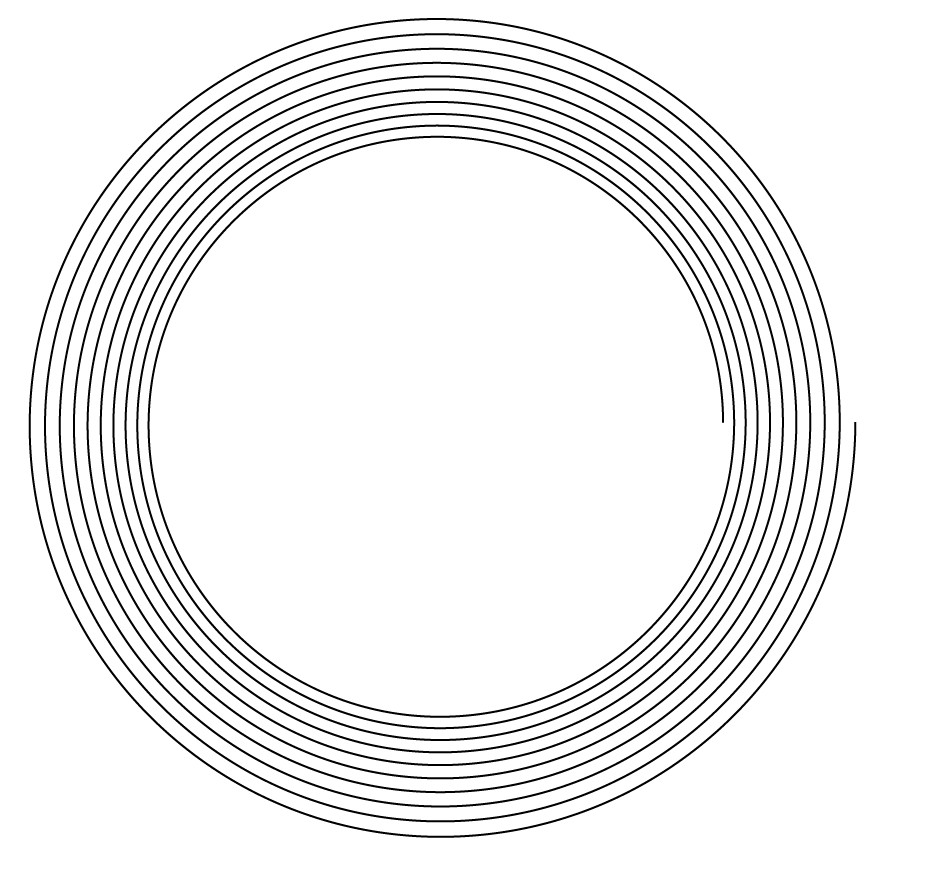

בערכים יש התייחסות לכניסת כל עיגול באחוזים
100% נותן עיגול רגיל
ו99.05 נותן מעגלים ברווחים כמעט זהים.
בכל מקרה זה הולך וקטן.
בקורל יש אפשרות למרווחים שווים?



[עדן]

לא יודעת
לכן אני שואלת
כי אם אין אני אאלץ לעשות ידנית...



[ישראלה]

חשבתי על רעיון אחר:
זה מתאים לך?

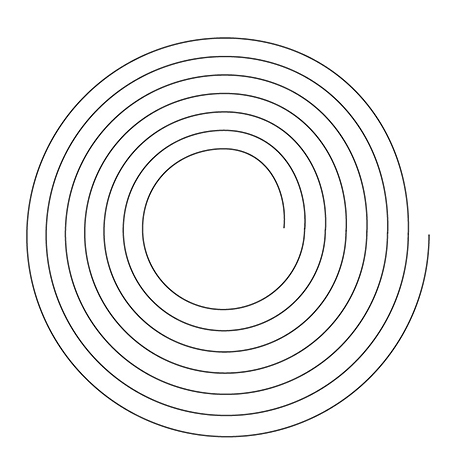

בלנד בין צורה חיצונית לפנימית



[ישראלה]

2 הצורות שחברתי הם:
צפה בקובץ המצורף 170301
טיפה מעוות, אפשר עדיין לשחק עם העקומות,
אבל אם תזרימי על זה טקסט זה לא אמור לבלוט.
צריך לפרק Expand את הבלנד ולחבר את הצורות למסלול אחד



[עדן]

חשבתי על רעיון אחר:
זה מתאים לך?
בלנד בין צורה חיצונית לפנימית

זה מעולה!!
אני אנסה.

תודה רבה! את אלופה!!



[eden7115]

העלו פה פעם את השאלה עם סרטון לפתרון קל.
http://www.prog.co.il/showthread.php?t=127009

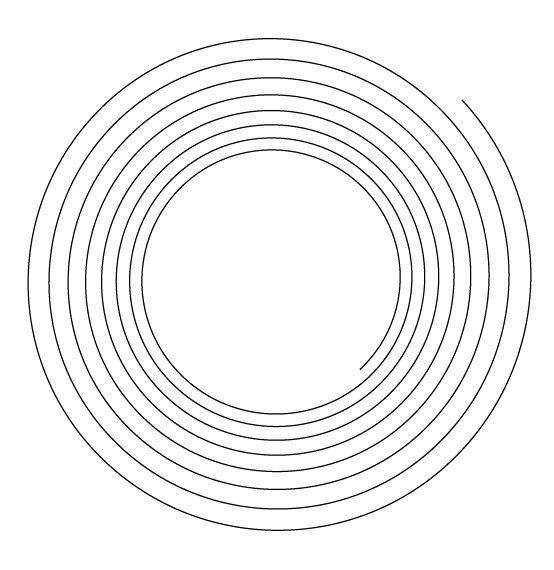

במקום להשתמש בכלי הספירלה משתמשים בכלי ה"עוגה" (האחרון בתפריט הקו).

תצרי לך עוגה בלי קווים מפרידים, רק עיגולים של ספירלה (עם החיצים גם למעלה ולמטה וגם ימינה ושמאלה).
אחרי שיש לך הרבה עיגולים זה בתוך זה כשהרווח בינהם אחיד, את בוחרת עם החץ הלבן רק את שורת הנקודות של החלק האמצעי התחתון ועושה CUT. ישארו לך חצאי עיגולים שלמעלה.

אח"כ עושה בתפריט העריכה PASTE IN FRONT - יועתקו שוב חצאי העיגולים שנמחקו למיקום המדוייק בו היו.

מה שנשאר לך לעשות זה לבחור את כל חצאי העיגולים שלמטה ולהזיז אותם עיגול אחד שמאלה, כך שהחצי עיגול הראשון של השורה התחתונה יתחבר עם החצי עיגול השני של השורה העליונה וכן הלאה.

ומה קיבלת? ספירלה...



[ישראלה]

קובץ אילוסטריטור מצורף,
בצד שמאל עם הבלנד
ובצד ימין מה שeden7115 הציעה.
רעיון מדהים.
