תשברו את הראש, שרטטי אוטוקאד!

[Natan Galant]

בס"ד
יש לי קשת שצריכה להיות בקוטר של 10 מטר (נניח) ובאורך של 57.19 מטר
בתור התחלה שרטטתי באוטוקאד עיגול בקוטר של 10 מטר
איך אני חותך מתוכו קשת באורך הנ"ל?
תודה
(שיחקתי הרבה באוטוקאד ומסתבר שזה יותר מורכב ממה שאתם חושבים... )



[Pencilphoto]

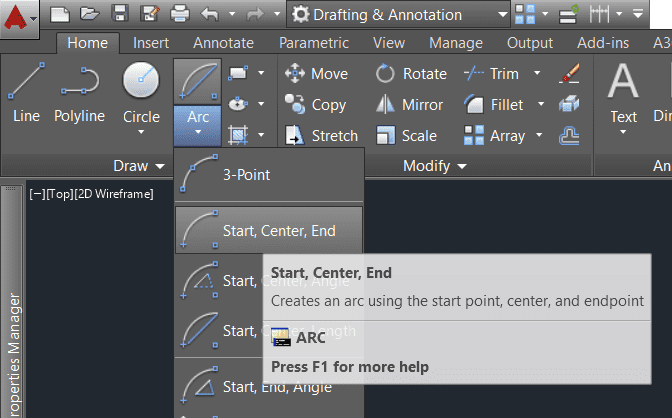

תשרטט קשת דרך הפקודה של start, center, length.
תבחר נקודת התחלה על העיגול שהכנת (בקוטר 10), תסמן את המרכז ואז תוכל להכניס אורך כבחירתך.



[Natan Galant]

תשרטט קשת דרך הפקודה של start, center, length.
תבחר נקודת התחלה על העיגול שהכנת (בקוטר 10), תסמן את המרכז ואז תוכל להכניס אורך כבחירתך.

תודה
אבל האוטוקאד נותן לי את האורך בקו ישר בין 2 הקצוות, לא את אורך הקשת...



[Pencilphoto]

לי הוא לא.
אתה משתמש אם הפקודה המצורפת?



[Natan Galant]

לי הוא לא.
אתה משתמש אם הפקודה המצורפת?

ניסתי את האופציה הרביעית. לבקשתכם ניסתי עכשיו את מה שסימנת.
בחרת L באפשרויות ושוב - הכנסתי מספר והקשת שקיבלתי היא באצם קו ישר בין 2 הנקודות....
זה לא מה שאני מחפש.



[Pencilphoto]

סליחה סימנתי את הלא נכון - התכוונתי לרביעי.
לי זה עושה קשת באורך המבוקש.

אם תרצה לתת לי את המידות אשמח לשלוח את הקשת הנדרשת בdwg



[Pencilphoto]

במקרה גם האופציה שסימנתי בטעות עובדת לי.



[Natan Galant]

תודה רבה על הרצון לעזור...
קשת אחת לא תעזור לי.
זה הכוונה האורך של הקשת... (סתם רשמתי מספר- אני באמת מחפש דרך ליצור קשת כזו)



[Pencilphoto]

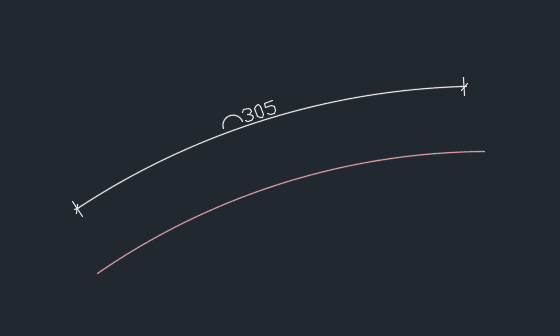

נכון - וזה עובד לי.



[Pencilphoto]

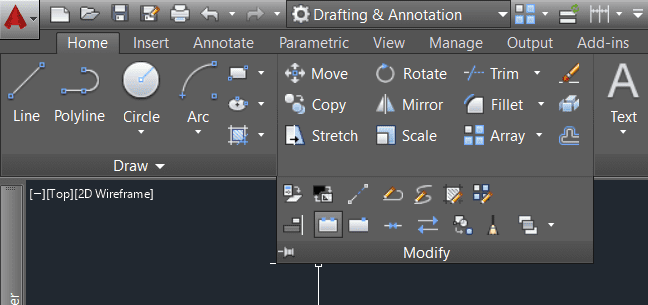

אפשר גם דרך Break



[Natan Galant]

נכון - וזה עובד לי.

אפשר גם דרך Break

איזה גרסת אוטוקאד יש לך?
ואתה יכול לשלוח לי צילומסך של קשת מוכנה? אני מנסה להבין מה משתבש..... (קשה לי להאמין שדבר כ"כ זניח יהיה שונה בין גרסת 2014 לגרסה שלך)

שנית- תוכל להסביר דרך איזה בריק?
תודה.



[Pencilphoto]

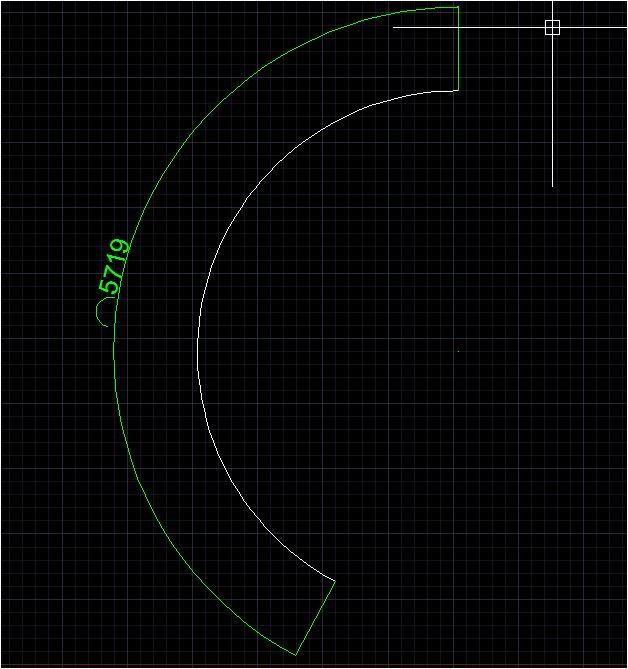

2016.



[Pencilphoto]



[Natan Galant]

אצלי ב 2014 הוא נותן כל פעם תוצאה אחרת בבריק....
(קיבלתי מחבר דרך מתימטית לקבל לפי אורך הקשת את הזווית הרצויה ולפי זה למצוא את אורך הקשת אבל הייתי בטוח שיש דרך קצרה יותר)
תודה בכל אופן על הכל...
(אגב, למה זה דרוש לי? אני מחפש לשרטט חרוט לגזירה והדבקה, בשביל מודל יותר משוכלל מכאן...)

@revrut יש לכם טריק במקרה?



[Pencilphoto]

אני רואה שהbreak לא עובד.
"start, center, length" ו "center, start, length" שתיהם עובדים לי.
מקווה שתמצא דרך.



[רותי וינברג]

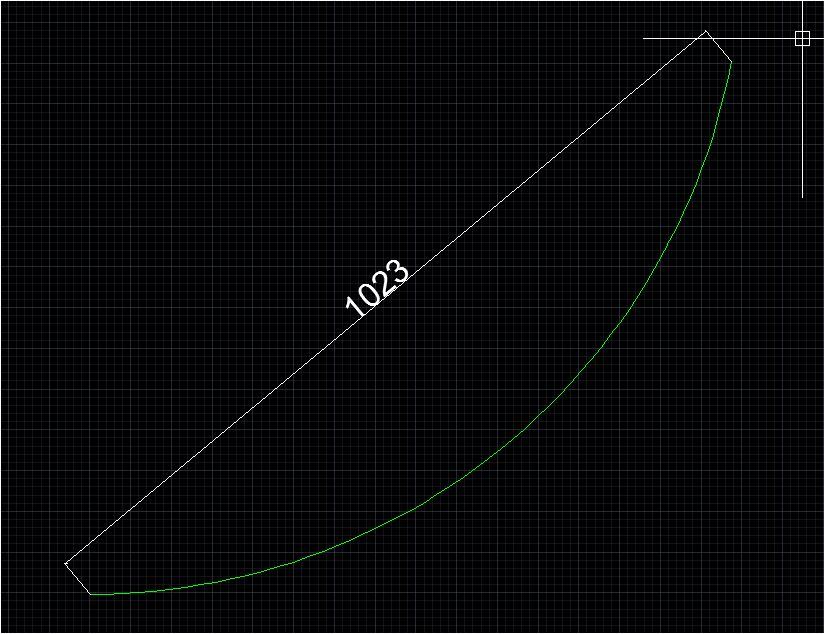

האופציות שפנסילפוטו כתב נותנות את אורך הקו המחבר בין 2 נקודות הקצה של הקשת, גם בתרשים שליד הפונקציה זה מתואר כך, מעניין אם יש דרך להגדיר זאת אחרת.
מה שכרגע מצאתי זו דרך עוקפת- לשרטט קשת ברדיוס הרצוי ואז דרך הפרופרטיס לשנות את ערכי נק' הקצה עד שהערך באורך הקשת יהיה שווה לאורך הרצוי, מצ"ב תצלום להסבר, הבעיה היא שזה מסורבל וגם לא נותן תוצאה מדוייקת ברמת הנקודות שאחרי ה-0



[Natan Galant]

האופציות שפנסילפוטו כתב נותנות את אורך הקו המחבר בין 2 נקודות הקצה של הקשת, גם בתרשים שליד הפונקציה זה מתואר כך, מעניין אם יש דרך להגדיר זאת אחרת.
מה שכרגע מצאתי זו דרך עוקפת- לשרטט קשת ברדיוס הרצוי ואז דרך הפרופרטיס לשנות את ערכי נק' הקצה עד שהערך באורך הקשת יהיה שווה לאורך הרצוי, מצ"ב תצלום להסבר, הבעיה היא שזה מסורבל וגם לא נותן תוצאה מדוייקת ברמת הנקודות שאחרי ה-0

מעניין. נראה שאתם אוהדים מאוד את הפרופרטיז...
תודה!

בכל מקרה- אם יש פה ביקוש אכתוב את ההסבר לשיטה שקיבלתי מהפיזיקאי....



[רותי וינברג]

מעניין. נראה שאתם אוהדים מאוד את הפרופרטיז...
תודה!

בכל מקרה- אם יש פה ביקוש אכתוב את ההסבר לשיטה שקיבלתי מהפיזיקאי....

אכן, החלון הזה עומד לי ממוזער בצד המסך ובא לידי שימוש פעמים רבות לאורך העבודה.
כבר כתבתי בעבר על שימושים שונים שלו, אפשר לנבור...

קיבלת שיטה מדוייקת וקלה לזה? נשמח לשמוע!



[Natan Galant]

נניח שהאורך של הקשת הרצויה היא 30
תחשבנו את אורך היקף המעגל
נניח יוצא 300
עכשיו תעשו כך
300 לחלק ל 30
קיבלנו איקס כלשהו

עכשיו נחלק 360 (מעלות) באיקס
נקבל מספר
המספר שקיבלנו הוא בעצם הזווית....
יפה, לא?



[רותי וינברג]

נניח שהאורך של הקשת הרצויה היא 30
תחשבנו את אורך היקף המעגל
נניח יוצא 300
עכשיו תעשו כך
300 לחלק ל 30
קיבלנו איקס כלשהו

עכשיו נחלק 360 (מעלות) באיקס
נקבל מספר
המספר שקיבלנו הוא בעצם הזווית....
יפה, לא?

גאוני בפשטותו
