שרטוט ממזגות- עזרתכן בבקשה :)

אחת אפס · 18/1/23

מזגן נסתר בתוכנית מיזוג והנמכות
מה כותבים?
איזה חלקים אמורים להיות ואיפה ממקמים אותם?
מה גודלם?

(הסתבכתי לגמריי עם המאייד, מעבה, וכל החלקים,
לא מכירה איש מיזוג שיבאר לי את כל העניין)

תודה !!

אסתי דרויש · 18/1/23

מזגן נסתר הוא בעצם כמו מזגן מיני מרכזי, יש לו את היציאות אוויר (גריל,סלוט) המאייד (בתוך הבית) המעבה, פתח שירות ופתח אוויר חוזר.
מזגן נסתר הוא ליחדה 1, ומסתירים את המאייד שלו מאחורי היציאות, יש לך אנכי או ורטיקאלי.
בתוכנית אם את שמה מעל ארונות מטבח נגיד זה אנכי, והמאייד (היחידה ) היא בעזור עומק60/גובה30
אם שמים מאחורי ארון נגרות, אז זה יחידה ורטיקאלית שהעומק הוא באזור 60 גובה 100..
ואז את היציאות עושים מתוך הנגרות. באיזה צרורה שאת רוצה

אחת אפס · 18/1/23

נכתב ע"י אסתי דרויש:
מזגן נסתר הוא בעצם כמו מזגן מיני מרכזי, יש לו את היציאות אוויר (גריל,סלוט) המאייד (בתוך הבית) המעבה, פתח שירות ופתח אוויר חוזר.
מזגן נסתר הוא ליחדה 1, ומסתירים את המאייד שלו מאחורי היציאות, יש לך אנכי או ורטיקאלי.
בתוכנית אם את שמה מעל ארונות מטבח נגיד זה אנכי, והמאייד (היחידה ) היא בעזור עומק60/גובה30
אם שמים מאחורי ארון נגרות, אז זה יחידה ורטיקאלית שהעומק הוא באזור 60 גובה 100..

יש לך אולי דוגמא לשרטוט?

עזרת לי מאוד, תודה!

אסתי דרויש · 18/1/23

סורי, אני לא יכולה להעביר,
אבל יכולה לעזור לך, בעיקרון רק רושמים את סוג המזגן, בשביל מה את צריכה? יודעת אם זה אנכי או ורטיקאלי?

אחת אפס · 18/1/23

נכתב ע"י אסתי דרויש:
אבל יכולה לעזור לך, בעיקרון רק רושמים את סוג המזגן, בשביל מה את צריכה? יודעת אם זה אנכי או ורטיקאלי?

אני חייבת לדעת איזה דגם מזגן?

מה שאני יודעת כרגע שזה נמצא מעל למקרר אינטגרלי-
תהיה הנמכת גבס מהתקרה עד למקרר בשביל המזגן.
ואלו שאלות הרות הגורל:

נכתב ע"י אסתי דרויש:
בתוכנית אם את שמה מעל ארונות מטבח נגיד זה אנכי, והמאייד (היחידה ) היא בעזור עומק60/גובה30

איך מציירים את זה? מה המשמעות של זה בשרטוט?

נכתב ע"י אסתי דרויש:
ומסתירים את המאייד שלו מאחורי היציאות

פירוש?
מרגישה טורקית

ואיפה אני שמה את כל אלה:

נכתב ע"י אסתי דרויש:
יש לו את היציאות אוויר (גריל,סלוט) המאייד (בתוך הבית) המעבה, פתח שירות ופתח אוויר חוזר.

ואיך זה משורטט?

וואו, תודה רבה!
עד היום היו לי לקוחות בנאליים,
כולם רצו מזגנים פשוטים ותאורה צמודת תקרה,
פתאום באו לקוחות בסטייל שרוצים מזגנים נסתרים, ספוטים בקירות ותאורות לד שקועות,
מערכות רמקולים, אינטרקום ומצלמות (פתחתי גוגל לבדוק מה הם מתכוונים D V R...)
ולא נעים לפשל

אסתי דרויש · 19/1/23

את לא חייבת לדעת איזה דגם, על זה תדברי עם האיש מיזוג,
את צריכה מזגן אנכי שישב מעל הארונות. את לא חייבת לעשות גבס, את יכולה להמשיך את קו הארונות והיציאת מיזוג תהיה מהנגרות (עושים חירוץ בנגרות).וזה הרבה יותר יפה! כשתקני את המזגן תבדקי אופציה שהאוויר חוזר יהיה באותו פתח של היציאות. והמעבה (החלק החיצוני) את שמה אותו איפה או בגג _אם זה בית) או במסתור כביסה. תבדקי אופציה של VRF של מעבה 1 לכל המזגנים בבית.
כדאי לך להתיעץ אם איש מיזוג.
איך את מסמנת בתוכנית? תעשי מקרא בתוכנית מיזוג, ופשוט תרשמי יחידת מיזוג אנכית.

לגבי הרמקולים אינטרקום ומצלמות, תפני לאיש תקשורת הוא יסביר לך הכל, כולל מה ההכנות שאת צריכה לכל דבר.
בהצלחה

אחת אפס · 19/1/23

נכתב ע"י אסתי דרויש:
את לא חייבת לדעת איזה דגם, על זה תדברי עם האיש מיזוג,
את צריכה מזגן אנכי שישב מעל הארונות. את לא חייבת לעשות גבס, את יכולה להמשיך את קו הארונות והיציאת מיזוג תהיה מהנגרות (עושים חירוץ בנגרות).וזה הרבה יותר יפה! כשתקני את המזגן תבדקי אופציה שהאוויר חוזר יהיה באותו פתח של היציאות. והמעבה (החלק החיצוני) את שמה אותו איפה או בגג _אם זה בית) או במסתור כביסה. תבדקי אופציה של VRF של מעבה 1 לכל המזגנים בבית.
כדאי לך להתיעץ אם איש מיזוג.
איך את מסמנת בתוכנית? תעשי מקרא בתוכנית מיזוג, ופשוט תרשמי יחידת מיזוג אנכית.

לגבי הרמקולים אינטרקום ומצלמות, תפני לאיש תקשורת הוא יסביר לך הכל, כולל מה ההכנות שאת צריכה לכל דבר.
בהצלחה

תודה רבה!

רותי וינברג · 26/1/23

אם עדיין תעזור לך תכנית גבס ומיזוג לדוגמא- יכולה לחפש ולהעלות

ולקוחות כאלו הם פייס- בית ספר נזורז
מלחיץ, אבל שווה!!

אחת אפס · 5/2/23

נכתב ע"י רותי וינברג:
אם עדיין תעזור לך תכנית גבס ומיזוג לדוגמא- יכולה לחפש ולהעלות

אשמח מאוד לראות ולקבל אינדיקציה.
תודה רבה.

ב. רוזנפלד · 21/2/23

נכתב ע"י רותי וינברג:
אם עדיין תעזור לך תכנית גבס ומיזוג לדוגמא- יכולה לחפש ולהעלות

@רותי וינברג
שלום ממש יכול לעזור לי לראות תוכנית לדוגמא אשמח ממש עם תוכלי לשלוח לי
תודה מראש

רותי וינברג · 21/2/23

נכתב ע"י עיצוב-HOME:
@רותי וינברג
שלום ממש יכול לעזור לי לראות תוכנית לדוגמא אשמח ממש עם תוכלי לשלוח לי
תודה מראש

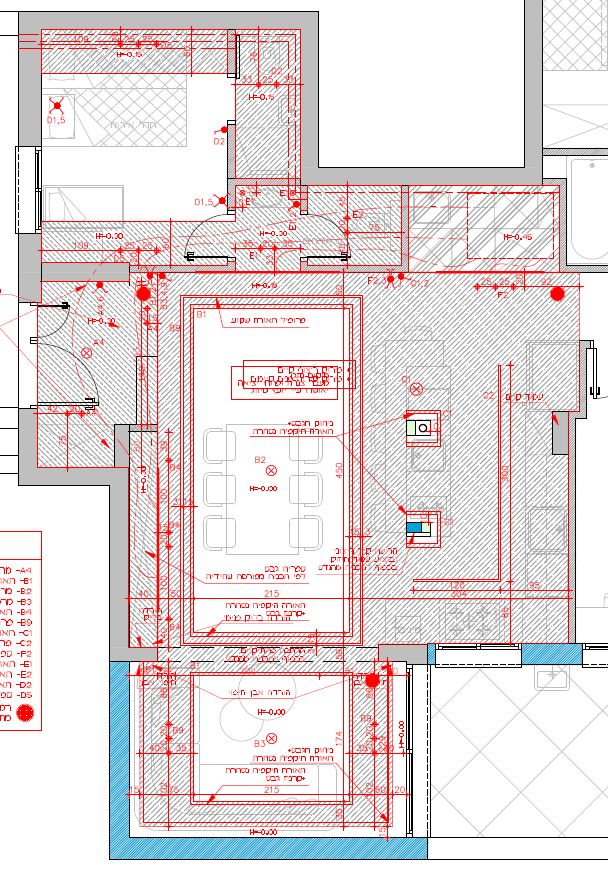

זו תכנית אחת לדוגמא
חתכתי רק את החלק שבו יש הנמכות ומיזוג
שימי לב לפרטים הבאים:
מכשיר פנימי- גודל וגובה נדרשים
יציאת צינורות שרשוריים- מצריכים בד"כ הנמכה של 30-32 ס"מ גובה, וגם רוחב, במידה ועוברים במקום יותר מצינור אחד- צריך לתת רוחב מתאים בהתאם ל-30 ס"מ לצינור
פתחי יציאת אויר/ גרילים- מיקום וכמות, כמובן קשור גם לכמותה צינורות הנדרשת, אפשר לחבר 2 צינורות ויותר לסלוט אחד ארוך
מיקום פתח לאוויר חוזר
מיקום פתח טיפול במזגן במידת הצורך

מסתבר שיש עוד פרטים שלא כתבתי...

בהצלחה!
