סקר- PLT

[ניקול]

שימוש בקיצורי מקלדת מאאאד מקצר (כאשר מתרגלים אליו, כמובן, בתחילה זה לוקח הרבה זמן)
יש לי רשימה ארוכה מאד של קיצורי מקלדת אני צריכה לחפש את הקובץ ובע"ה אעלה.

אהה
למי שזה קצת קשה, כדאי 'לאמץ' כל יום קיצור אחד



[רותי וינברג]

משום מה הוא לא נותן לי להעלות את זה כקובץ...

קיצורי פקודות באוטוקד (מסודר לפי סדר אותיות אנגליות)
3A, *3DARRAY
3DMIRROR, *MIRROR3D
3DNavigate, *3DWALK
3DO, *3DORBIT
3DW, *3DWALK
3F, *3DFACE
3M, *3DMOVE
3P, *3DPOLY
3R, *3DROTATE
A, *ARC
AC, *BACTION
ADC, *ADCENTER
AECTOACAD, *-ExportToAutoCAD
AA, *AREA
AL, *ALIGN
3AL, *3DALIGN
AP, *APPLOAD
AR, *ARRAY
-AR, *-ARRAY
ATI, *ATTIPEDIT
ATT, *ATTDEF
-ATT, *-ATTDEF
ATE, *ATTEDIT
-ATE, *-ATTEDIT
ATTE, *-ATTEDIT
B, *BLOCK
-B, *-BLOCK
BC, *BCLOSE
BE, *BEDIT
BH, *HATCH
BO, *BOUNDARY
-BO, *-BOUNDARY
BR, *BREAK
BS, *BSAVE
BVS, *BVSTATE
C, *CIRCLE
CAM, *CAMERA
CH, *PROPERTIES
-CH, *CHANGE
CHA, *CHAMFER
CHK, CHECKSTANDARDS
CLI, *COMMANDLINE
COL, *COLOR
COLOUR, *COLOR
CO, *COPY
CP, *COPY
CT, *CTABLESTYLE
CYL, *CYLINDER
D, *DIMSTYLE
DAL, *DIMALIGNED
DAN, *DIMANGULAR
DAR, *DIMARC
JOG, *DIMJOGGED
DBA, *DIMBASELINE
DBC, *DBCONNECT
DC, *ADCENTER
DCE, *DIMCENTER
DCENTER, *ADCENTER
DCO, *DIMCONTINUE
DDA, *DIMDISASSOCIATE
DDI, *DIMDIAMETER
DED, *DIMEDIT
DI, *DIST
DIV, *DIVIDE
DJL, *DIMJOGLINE
DJO, *DIMJOGGED
DL, *DATALINK
DLI, *DIMLINEAR
DLU, *DATALINKUPDATE
DO, *DONUT

DOR, *DIMORDINATE
DOV, *DIMOVERRIDE
DR, *DRAWORDER
DRA, *DIMRADIUS
DRE, *DIMREASSOCIATE
DRM, *DRAWINGRECOVERY
DS, *DSETTINGS
DST, *DIMSTYLE
DT, *TEXT
DV, *DVIEW
DX, *DATAEXTRACTION
E, *ERASE
ED, *DDEDIT
EL, *ELLIPSE
ER, *EXTERNALREFERENCES
EX, *EXTEND
EXIT, *QUIT
EXP, *EXPORT
EXT, *EXTRUDE
F, *FILLET
FI, *FILTER
FREEPOINT, *POINTLIGHT
FSHOT, *FLATSHOT
G, *GROUP
-G, *-GROUP
GD, *GRADIENT
GEO, *GEOGRAPHICLOCATION
GR, *DDGRIPS
H, *HATCH
-H, *-HATCH
HE, *HATCHEDIT
HI, *HIDE
I, *INSERT
-I, *-INSERT
IAD, *IMAGEADJUST
IAT, *IMAGEATTACH
ICL, *IMAGECLIP
IM, *IMAGE
-IM, *-IMAGE
IMP, *IMPORT
IN, *INTERSECT
INF, *INTERFERE
IO, *INSERTOBJ
J, *JOIN
L, *LINE
LA, *LAYER
-LA, *-LAYER
LAS, *LAYERSTATE
LE, *QLEADER
LEN, *LENGTHEN
LI, *LIST
LINEWEIGHT, *LWEIGHT
LMAN, *LAYERSTATE
LO, *-LAYOUT
LS, *LIST
LT, *LINETYPE
-LT, *-LINETYPE
LTYPE, *LINETYPE
-LTYPE, *-LINETYPE
LTS, *LTSCALE
LW, *LWEIGHT
M, *MOVE
MA, *MATCHPROP
MAT, *MATERIALS
ME, *MEASURE
MI, *MIRROR
ML, *MLINE
MLA, *MLEADERALIGN
MLC, *MLEADERCOLLECT
MLD, *MLEADER
MLE, *MLEADEREDIT
MO, *PROPERTIES
MS, *MSPACE
MSM, *MARKUP
MT, *MTEXT
MV, *MVIEW
NORTH, *GEOGRAPHICLOCATION
NORTHDIR, *GEOGRAPHICLOCATION
O, *OFFSET
OP, *OPTIONS
ORBIT, *3DORBIT
OS, *OSNAP
-OS, *-OSNAP
P, *PAN
-P, *-PAN
PA, *PASTESPEC
PARAM, *BPARAMETER
PARTIALOPEN, *-PARTIALOPEN
PE, *PEDIT
PL, *PLINE
PO, *POINT
POL, *POLYGON
PR, *PROPERTIES
PRCLOSE, *PROPERTIESCLOSE
PROPS, *PROPERTIES
PRE, *PREVIEW
PRINT, *PLOT
PS, *PSPACE
PSOLID, *POLYSOLID
PTW, *PUBLISHTOWEB
PU, *PURGE
-PU, *-PURGE
PYR, *PYRAMID
QC, *QUICKCALC
QCUI, *QUICKCUI
R, *REDRAW
RA, *REDRAWALL
RC, *RENDERCROP
RE, *REGEN
REA, *REGENALL
REC, *RECTANG
REG, *REGION
REN, *RENAME
-REN, *-RENAME
REV, *REVOLVE
RO, *ROTATE
RP, *RENDERPRESETS
RPR, *RPREF
RR, *RENDER
RW, *RENDERWIN
S, *STRETCH
SC, *SCALE
SCR, *SCRIPT
SE, *DSETTINGS
SEC, *SECTION
SET, *SETVAR
SHA, *SHADEMODE
SL, *SLICE
SN, *SNAP
SO, *SOLID
SP, *SPELL
SPL, *SPLINE
SPLANE, *SECTIONPLANE
SPE, *SPLINEDIT
SSM, *SHEETSET
ST, *STYLE
STA, *STANDARDS
SU, *SUBTRACT
T, *MTEXT
-T, *-MTEXT
TA, *TABLET
TB, *TABLE
TH, *THICKNESS
TI, *TILEMODE
TO, *TOOLBAR
TOL, *TOLERANCE
TOR, *TORUS
TP, *TOOLPALETTES
TR, *TRIM
TS, *TABLESTYLE
UC, *UCSMAN
UN, *UNITS
-UN, *-UNITS
UNI, *UNION
V, *VIEW
-V, *-VIEW
VP, *DDVPOINT
-VP, *VPOINT
VSM, *VISUALSTYLES
-VSM, *-VISUALSTYLES
W, *WBLOCK
-W, *-WBLOCK
WE, *WEDGE
X, *EXPLODE
XA, *XATTACH
XB, *XBIND
-XB, *-XBIND
XC, *XCLIP
XL, *XLINE
XR, *XREF
-XR, *-XREF
Z, *ZOOM



[shיפי]

אז ככה,

רותי, למה את מתכוונת שבעברית הם עושים בעיות? בהדפסה?
אין לי מושג, אני משתמשת (בד"כ) עם הפונט gil 1 והוא אף פעם לא עשה לי בעיות....

ניקול, תודה על התשובה לגבי ההדמיות, אני באמת מתעסקת בתחום קצת שונה..(מטבחים, חדרי רחצה, אבל גם כמובן תכניות עבודה). רק שאני בד"כ לא נותנת את ההדמיות כי אני עושה אותן להתרשמות שלי (ובלי רינדור).
אגב, מה זה סלקט קוויק?

-מעניין לנסות את הקיצורי דרך , אני לא משתמשת איתם יותר מידי, למרות שאני יודעת שזה מקצר את העבודה.
ניקול, אהבתי את הטיפ 'לאמץ' כל יום קיצור דרך אחד
רותי, את בטוחה שהרשימה נגמרה? בכל אופן, תודה רבה, אעבור על זה בהמשך...



[ניקול]

קוויק סלקט מאפשר לבחור במהירות מספר אובייקטים שהמאפיינים שלהם זהים או לא זהים (לפי ההגדרות שאת מבקשת).
סמל הקוויק סלקט נמצא בחלון הפרופרטיז (שכדאי להצמיד לימין לוח השרטוט בצורה שבכל פעם שנתקרב אליו הוא ימשך החוצה)
למעלה, הכי בצד ימין של הסרגל, תראי אייקון של ריבוע עם חץ קטן וברק. זה הקוויק סלקט.
לחצה עליו- את נכנסת לחלון נוסף ששואל אותך מה לבחור:
בשורה הראשונה- אפליי טו- את מסמנת האם לבחור מכל השרטוט או רק מאזור מסויים בשרטוט (ע"י האייקון שבצד ימין של השורה)
בשורה השניה אין מה לשנות
בשורה השלישית את מסמנת מה את רוצה לבחור? שכבה מסויימת? אולי צבע? ויש עוד כל מיני אפשרויות בחיה שאין לי מושג מה משמעותן. אני בד"כ בוחרת שכבה מסויימת או צבע מסויים.
נניח שסימנת שאת רוצה לבחור שכבה.
אז בשורה הרביעית תופיע רשימת שכבות. את מסמנת איזו שכבה את רוצה.
אם את רוצה שהוא יבחר את השכבה- סמני "אקוול=" ואם את רוצה שהוא יבחר הכל חוץ מהשכבה- סמני "נוט אקוול- לא שווה"
לחצי על ok
ומה שסימנת יופיע לך עם גריפסים! ותוכלי לערוך מה שאת צריכה שם

למשל, את רוצה לעשות קופי פייסט לכל הקירות. בשביל זה את צריכה לסמן אותם. נכון?
זו הדרך לסמן אותם הכי מהר ובלי להוסיף בטעות עוד כמה אוביקטים לא רצויים.



[~רחלי~]

תודה לכולכן על העצות..טוב לדעת שאני עובדת בצורה הנכונה ביותר..(שכבות , לייאאוט, ctb, קיצורי מקלדת) תודה לרעות על הרשימה.
אני עובדת באוטוקאד 2013 וכאשר מקלידים בקומנד את האות הראשונה של הפונקציה הוא אוטמטית מציג את כל האפשרויות, וכך רק צריך להוסיף אות נוספת או לבצע את הפקודה. בצורה כזו קל להתרגל לקיצורים, ויש בזה גם הרבה הגיון, מומלץ ביותר.

בקשר להגדרות ההדפסה בלייאאוט אני מגדירה בפיייג' סטאפ מנג'ר בהגדות הקנ"מ 10:1 ואז בחלונית של ה-viowport אני בוחרת בקנ"מ הרצוי בלא צורך בהמרה (1:5>1:50)
צרפתי תמונה ליתר בהירות..

בהמשך למה שאמרה ניקול, אני משתמשת בקויקסלקט למקרה שנראה לי שיש בקובץ משהו שלא נראה או כי הוא מרוחק מאוד..או סתם, אני בוחרת הכל ובעזרת ה-shift מבטלת את בחירת השרטוט אותו אני צריכה , וכל השאר מוחקת.
באופציה הזו ניתן לשנות גופנים בצורה גורפת, אכן כלי שימושי.

(pu-(purge בטח אתן יודעות,אני אוהבת להשתמש לפני שליחת הקובץ, מנקה את כל הבלוקים, השכבות הסגנונות שלא בשימוש ומוריד ממשקל הקובץ.

למשתמשות בגרסאות המתקדמות,אתן משתמשות בaotukad classic או -drafting & ?Annotation אני מתלבטת אם להתרגל לאופציה השניה, מעניין מה יותר נח..

השתמשתי בלשון נקבה, אך כמובן שמיועד גם לאדריכלים והמעצבים



[Chagit Weksler]

אני משתמשת בDRAFTING... בקלאסיק אני לא מוצאת ידיים ורגליים.
אגב, יש כאן מישהי שמשתמשת בליספים?
כי יש לי כמה ממש מוצלחים להעלות.



[רותי וינברג]

מה זה ליספים?

אני משתמשת בדרפטינג, לדעתי חייבים להתקדם ולא להשאר עם הקלאסיק, ממילא מסתבר שבשנים הקרובות הם כבר יוציאו אותו לגמרי (ע"ע אופיס וכדו')

מה שאמרתי שעברית עושה בעיות התכוונתי בעיקר לסימונים ותוספות שהוא לא נותן לבצע (עד כמה שידוע לי בכולופן)

הקוויק סלקט- טוב שניקול העלתה אותו- הוא כלי מדהים ושימושי, למה?
* אם רוצים לבחור שכבה אחת בכל השרטוט (או בחלק ממנו, יש אפשרות לבחור חלק)- מגדירים בחירה לפי שכבה, אפשר לבחור את כל השכבות חוץ משכבה אחת.
* אם רוצים לשנות גודל' סטייל וכדו' של טקסא או בלוק
* אם רוצים למחוק משהו שחוזר על עצמו בשרטוט הרבה פעמים.
בקיצור- כל דבר שרוצים לעשות שינוי / מחיקה החוזרת על עצמה הרבה פעמים, צריך לנסות לחשוב ולמצוא מכנה משותף להכל (צבע זהה, שכבה, עובי קו, שם וכו' וכו' ) וככה בורים בבת אחת הרבה פריטים מתוך השרטוט במקום לעבור אחד אחד,
לא קראתי את כל מה שכתבה על זה ניקול, אבל אם יש צורך בהסבר יותר מפורט לגבי השימוש- אני אשתדל להעלות צילומי מסך והסברים.



[Chagit Weksler]

ליספ זה למעשה פקודת תכנה קצרה שמתלבשת ברמת התכנה על אוטוקאד ומקצרת המון תהליכים.
לדוגמא יש ליספ של סימון מפלסים, לוחצים על קו שהוא ב0.00 ואז כל נקודה שעליה לוחצים- התכנה מסמנת לה מפלס אוטומטי ביחס ל0.00.
אם יש ביקוש, אעלה ליספים והסברים איך מתקינים ומשתמשים.



[רותי וינברג]

נשמע טוב מאד, אף פעם לא שמעתי על זה.
אשמח אם תעלי



[Chagit Weksler]

אני מצרפת כמה ליספים, כתוב על כל אחד מה הוא עושה- והאותיות באנגלית זה קיצור הדרך שלו במקלדת.
התקנה:
-מחלצים את כל הקבצים לתקיה אחת, קוראים לה בשם.
- פותחים אוטוקאד.
- מקלידים APP אנטר (קיצור של APPLOAD)
-נפתחת חלונית. למעלה בחלונית יש LOOK IN פותחים שם את התיקיה שיצרנו.
בתוך התיקיה מופיעים כל הליספים, בוחרים את הליספים הרצויים, ולוחצים על כפתור הLOAD בצד ימין.
למטה תופיע כיתובית שהליספ נטען בהצלחה.
סוגרים את החלונית ואז בכל פעם שרוצים להשתמש בליספ מהרשימה- פשוט מקלידים את קיצור הדרך שלו.

בכל פעם בפותחים אוטוקאד מחדש- צריך להטעין את הליספים, לכן אם רוצים שהם יופיעו קבוע, אז בתוך החלונית של הAPPLOAD לוחצים על כפתור הCONTENTS בצד ימין ואז על ADD ובוחרים את הליספים.
הליספים מקצרים מאד מאד ומייעלים את העבודה, במיוחד הליספ של מפלסים.
רק שימו לב שהליספ של חישובי השטחים הוא מ-2009 ומעלה.



[shיפי]

ניקול ורותי, אם אני מבינה למה אתן מתכוונות בקוויק סלקט אז אני משתמשת לאותה פעולה
רק בדרך שונה.
בסרגל -layers 2 אני לוחצת על האייקון layer isolate אני בוחרת את הקו/שכבה או כל דבר אחר
שאני רוצה לשנות לוחצת אנטר ואז כאילו המסך מחשיך , ורק הדבר שבחרתי נשאר דלוק (אם אני אעמוד
עם הסמן על אחד האובייקטים הוא יראה לי שהוא נעול ) ואז אני משנה למה שאני רוצה...
אח"כ אני לוחצת שוב אנטר והוא מחזיר חזרה למסך (צריך לשים לב שאם הוא לא מצליח לחזור למצב הקודם יש מצב שהשכבות ננעלו )

אנדי, תודה רבה על הליספים, נראה טוב, אף פעם לא שמעתי על הדבר הזה, אנסה אותו.



[ניקול]

האיזולייט די דומה. אני עוד לא התרגלתי להשתמש בו לכן לא יודעת לומר לך בדיוק מה ההבדל

אנדי רוב תודות על הליספים!! כבר שנים שאני יודעת שיש כזאת אפשרות ואין לי מושג איך עושים את זה (ובכל פעם שאני כותבת מספרי מדרגות או מחשבת מפלסים אני מהרהרת בזה )



[רותי וינברג]

אם הבנתי נכון מה ששיפי כתבה- זה לגבי בחירת שכבות
בקוויק סלקט יש עוד אינספור אופציות לבחירה (צבע, בלוק, הטש, טקסט וכדו') כך שזה לא ממש תחליף

אנדי- רוב תודות, אנסה ואודה שוב...



[רותי וינברג]

אנדי,
תוכלי להעלות את קיצורי המקלדת של הליספים?

תודה!



[ניקול]

קפיץ קפוץ!!



נא רישמו כותרת לפני הטיפ



[A JERBI]

אממ.. לא טיפ אבל plt.
אולי זה יעזור לכם -קורל פותחת (וסוגרת) קבצים מסוג זה.



[דירה מושלמת]

האם יש לך תוכנה לפתיחת PLT?

במסגרת הכנת תמ"א 38 אני חייבת תוכנה לפתיחת PLT דקה לפני שאני שולחת להדפסה. ( אגב, הרבה פעמים כשאני מגדילה ישנם טעויות קטנות שלא שמתי לב)

הורדתי את התוכנה ABViewer10



[ניקול]

למה את חייבת את זה לפני שאת שולחת להדפסה?

ABviewer מוגבל ל30 יום

מה שאני מציעה לך זה הטיפ הבא:

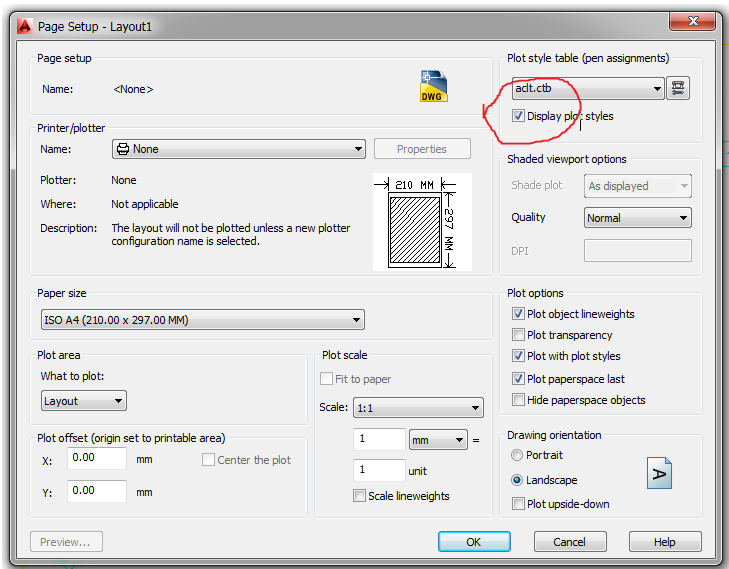

בעבודה בלייאאוט- קליק ימני על לשונית הלייאאוט- בוחרים מתוך הרשימה את page setup mannager ובחלון שנפתח בוחרים modify
ואז, בחלון שנפתח מסמנים וי ב display plot styles
ועכשיו- תיראי את הלייאאוט שלך בדיוק בגוונים שהוא יוצא להדפסה!!
לא צריך יותר לעשות preview כל פעם!



[ניקול]

ותמיד תמיד תמיד תיתנו לפלוטים שלכם שמות שתדעו מה יש בהם.
ולמחוק פלוטים שכבר לא רלוונטים!!

דוגמא לשם יעיל:
כהן היתר 2.8 צבע
כהן להגא 3.5 ש_ל
(לא צריך תאריך. אפשר לראות את זה בפרטי הקובץ)

דוגמא לשמות לא יעילים:
כהן אחרון
או
כהן תשרי
או כהן בלי המרפסת



[רותי וינברג]

למה את חייבת את זה לפני שאת שולחת להדפסה?

ABviewer מוגבל ל30 יום

מה שאני מציעה לך זה הטיפ הבא:

בעבודה בלייאאוט- קליק ימני על לשונית הלייאאוט- בוחרים מתוך הרשימה את page setup mannager ובחלון שנפתח בוחרים modify
ואז, בחלון שנפתח מסמנים וי ב display plot styles
ועכשיו- תיראי את הלייאאוט שלך בדיוק בגוונים שהוא יוצא להדפסה!!
לא צריך יותר לעשות preview כל פעם!

למה לא תעבירי את זה לאשכול החדש,
זה טיפ ממש מגניב שלא ידעתי עליו,
ראיתי את זה בקובץ של מישהו ולא הצלחתי לעלות על המקור שלו.
